DIN VDE 0623-589 uyumlu akü konnektörleri: 80, 160, 320 ve 640 A; darbeye dayanıklı veya aside dayanıklı gövde, kodlama pimi, yardımcı kontak ve hava sistemi seçenekleri, UL listeli.
Europa Serisi DIN Konnektörler
Ravioli'nin 1981'den beri ürettiği Europa serisi ikiz konnektörler; motor, akü ve şarj cihazlarını birbirine bağlamak için forkliftlerde, yükseltici platformlarda, süpürme ve ovma makinelerinde, çöp toplama araçlarında, golf araçlarında, AGV ve mobil robotlarda, havalimanı araçlarında ve lityum akülü vinçlerde kullanılır.
Konnektörler, eksenler arası mesafeleri ve bağlantı ölçülerini standartlaştıran ve eski DIN 43589 ile FEM 4007a/b normlarının devamı olan DIN VDE 0623-589'a uygundur; aynı normdaki konnektörlerle birbirinin yerine kullanılabilir. Her model birbirinden farklı bir fiş ve prizden oluşur; ikisine de tutamak takılabilir.
80, 160 ve 320 A gövdeler iki versiyonda sunulur: yüksek darbe dayanımı gerektiren uygulamalar için darbeye dayanıklı (siyah) ve aside karşı yüksek dayanım gereken uygulamalar için aside dayanıklı polimer (gri) gövde. Hızlı şarj ihtiyacı ve yüksek akımlar için gam, büyük makinelere yönelik yeni 640 A DIN çift kutuplu konnektörle genişletilmiştir.

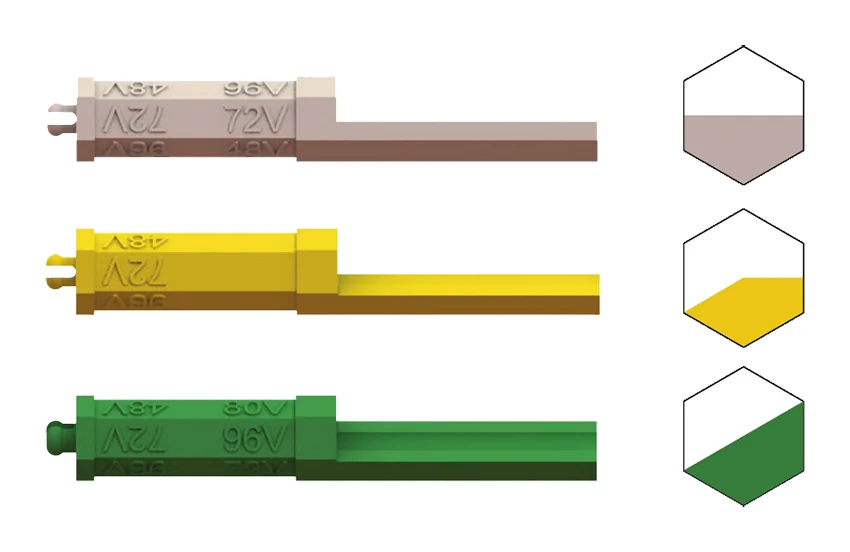

Ana kontaklar korozyona karşı gümüş kaplı elektrolitik bakırdır. Standart kablo kelepçesi, birleşik konnektörde IP23 sağlar. Gerilim kodlama pimi (24-36-48-72-80-96 V) yalnızca aynı gerilimdeki fiş ve prizin birleşmesini sağlar: gri pim sulu aküler, sarı pim üniversal, yeşil pim kuru veya jel aküler içindir.

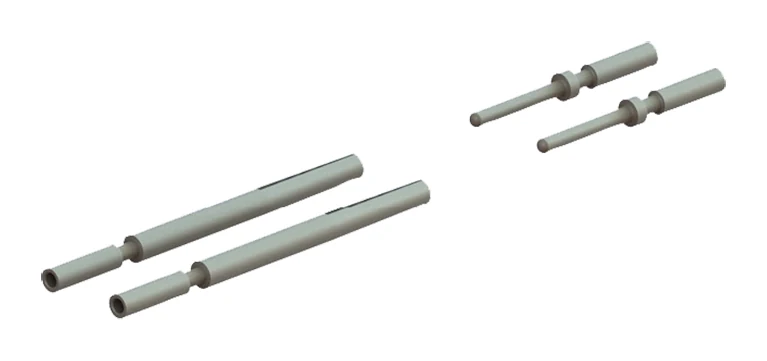

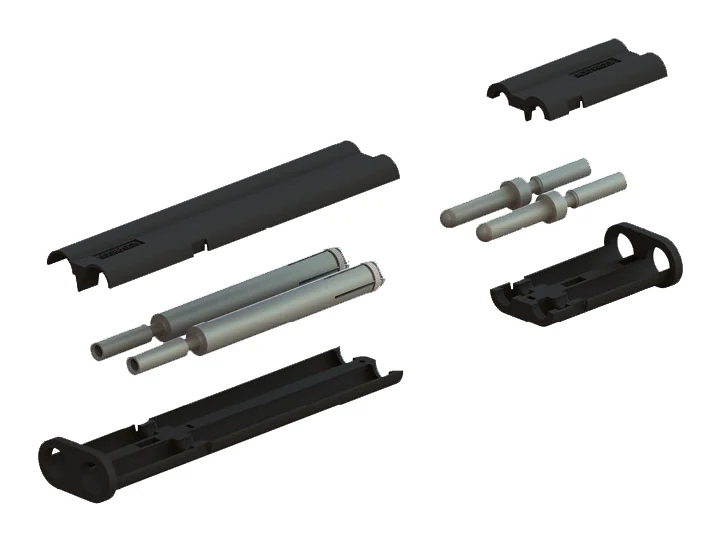

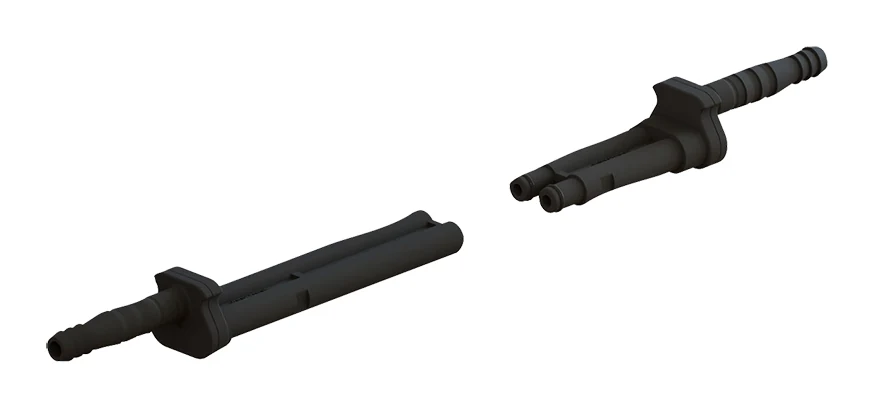

Fiş ve prize, ana kontaklardan önce açılan 20 A'lik 2 birincil ve 2 ikincil olmak üzere 4 yardımcı kontak takılabilir. Akü elektrolitinin hava ile karıştırılması gereken uygulamalarda birincil yardımcı kontaklar yerine 6 veya 8 mm iç çaplı hava boruları (Air Tech System) monte edilebilir.
- DIN VDE 0623-589 — aynı normdaki konnektörlerle birbirinin yerine kullanılabilir
- Saf elektrolitik bakır kontaklar — gümüş kaplı
- Air Tech System — akü elektroliti için hava geçişi
- 3 tip kodlama pimi — sulu, üniversal, kuru / jel akü
- Yardımcı kontaklar — 4 adede kadar, 20 A
- UL listeli — tüm modeller
Teknik Özellikler
| Maks. çalışma gerilimi | 150 V DC |
|---|---|
| Çalışma sıcaklığı | -20 °C … +90 °C |
| Koruma sınıfı | IP23 (kablo kelepçesiyle birleşik) |
| Kodlama gerilimleri | 24, 36, 48, 72, 80, 96 V |
| Yardımcı kontak | 2 birincil + 2 ikincil, 20 A sürekli, 2,5 mm² |
| Gövde | darbeye dayanıklı (siyah) / aside dayanıklı polimer (gri) |
| Normlar | DIN VDE 0623-589, EN 1175-1, 2006/42/CE, 2014/35/UE, RoHS, REACH |
Akım değerleri ve ölçüler
| Tip | Nominal akım | Kablo kesiti | Redüksiyon burcu | Birleşik boy | Tutamaklı yükseklik |
|---|---|---|---|---|---|
| DIN 80 | 80 A | 25 mm² | 25 → 16 mm² | ≈ 180 mm | 44 mm |

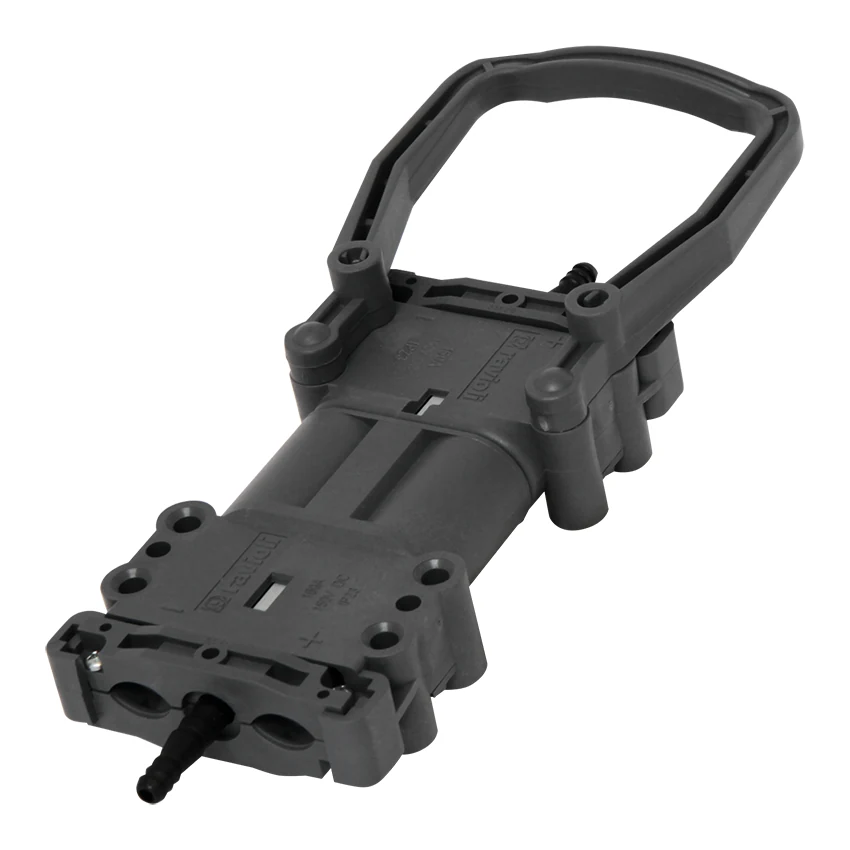

| DIN 160 | 160 A | 50 mm² | 50 → 35 mm² (ops. 25 mm²) | ≈ 235 mm | 57 mm (yassı tutamak 40,5 mm) |
| DIN 320 | 320 A | 70 mm² (-95 versiyonu: 95 mm²) | 70 → 50 mm² (ops. 35 mm²) | ≈ 251 mm | 64 mm (yassı tutamak 48 mm) |
| DIN 640 | 640 A | — | — | — | — |
Sipariş kodu: XXXX 80 XX X
| Tip | Anlamı |
|---|---|
| ESBC | Fiş |
| EPBC | Priz |
| EKPM | Priz + tutamak |
| ST / AR | Darbeye dayanıklı / aside dayanıklı gövde |
| 1 / 2 / 3 | Gri (sulu akü) / sarı (üniversal) / yeşil (kuru, jel akü) kodlama pimi |
| …KIT | Torbasız 100 adetlik set |
