Kaynaklı çelik sac gövdeli yeni nesil yüksek verimli yüksek gerilim motoru: H355 – H1120 gövde, 185 – 31.500 kW, 6 / 10 kV, 2 – 18 kutup.

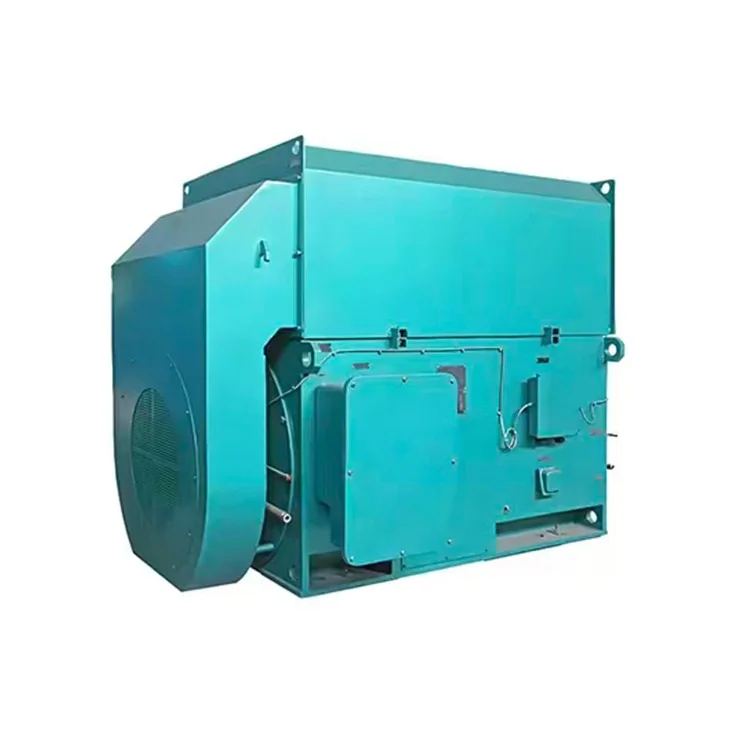

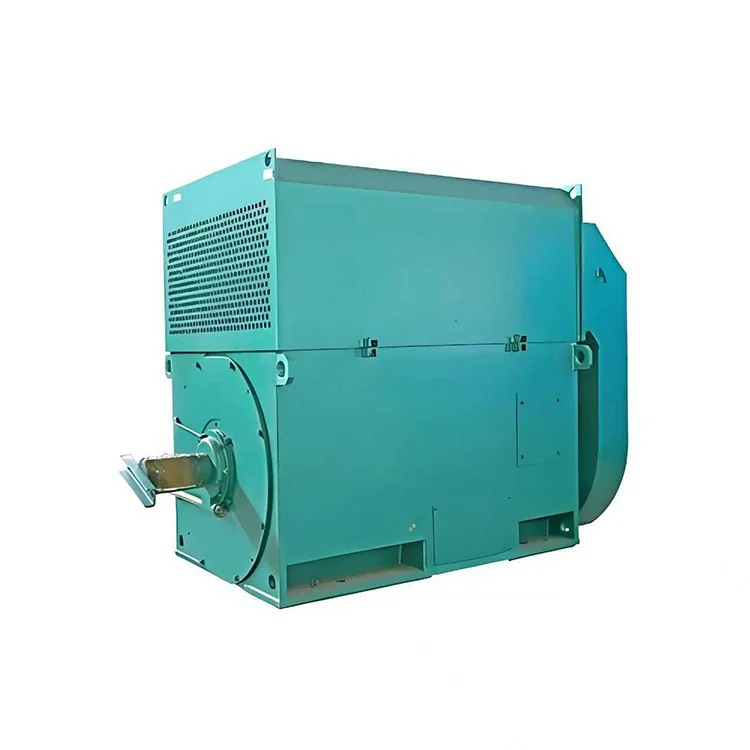

Kutu Tipi Üç Fazlı Asenkron Motor (YXKK)
Kutu tipi motor, geleneksel dökme demir gövde yerine kaynaklı çelik sac konstrüksiyon kullanır: daha rijit ve hafiftir, titreşim ve gürültüyü düşürür. Ağır hizmet yatakları çalışırken yağlama ve tahliye sistemiyle donatılmıştır; stator ve yataklarda PT100 sıcaklık sensörleri, 220 V AC yoğuşma önleyici ısıtıcı standarttır.
Elektromanyetik tasarımda yüksek sınıf yalıtım malzemesi ve VPI işlemi, yüksek hassasiyetli döküm alüminyum veya bakır çubuk rotor kullanılır. Günde 16 saat çalışan 1.000 kW'lık bir motorda eski nesle göre yıllık elektrik tasarrufu on binlerce kWh'ye ulaşır; bu yüzden santral ve büyük kimya tesisleri gibi sürekli çalışan işletmeler için tercih edilir.
- Uygulamalar — fan, pompa, kompresör ve konveyör tahrikleri; ağır hizmet endüstriyel yükler
- Standartlar — IEC ve GB uyumlu; F sınıfı yalıtım, B sınıfı sıcaklık artışında çalışma
- İzleme — stator ve yataklarda PT100; yoğuşma önleyici ısıtıcı (220 V AC)
Teknik Özellikler
| Gövde boyu | H355 – H1120 |
|---|---|
| Kutup sayısı | 2 – 18 |
| Anma gücü | 185 – 31.500 kW |
| Anma gerilimi | 6.000 V, 10.000 V (3 kV ve diğerleri talep üzerine) |
| Frekans | 50 Hz |
| Montaj | IMB3 |
| Isıl sınıf | 155 (F) |
| Sıcaklık artışı sınırı | 80 K / 105 K |
| Tolerans — Gerilim dalgalanması | ±%5 |
| Tolerans — Frekans dalgalanması | ±%2 |
| Tolerans — Verim | −0,10 × (1 − η) |
| Tolerans — Güç faktörü | −(1 − cos φ) / 6; mutlak değer en az 0,02, en çok 0,07 |
| Tolerans — Kilitli rotor tork oranı | anma değeri −%15 (+%25 alıcıyla anlaşmaya bağlı) |
| Tolerans — Maksimum tork oranı | anma değeri −%10 |
| Tolerans — Kilitli rotor akım oranı | anma değeri +%20 |
