Dökme demir gövdeli, yüksek verimli alçak gerilim alev sızdırmaz asenkron motor: 80 – 355 gövde, 0,75 – 315 kW, 220 – 690 V, Ex d I Mb / Ex d IIB T4 Gb / Ex d IIC T4 Gb.

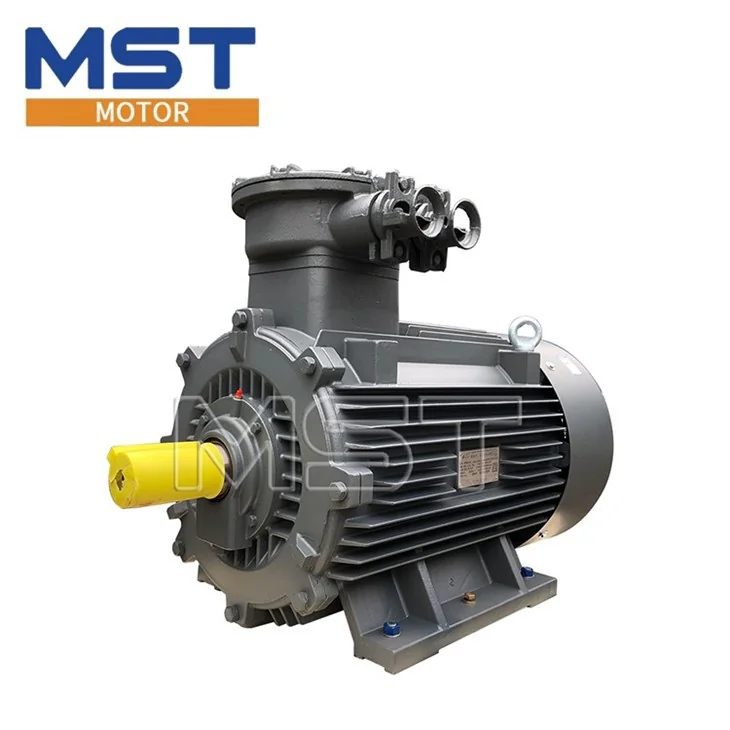

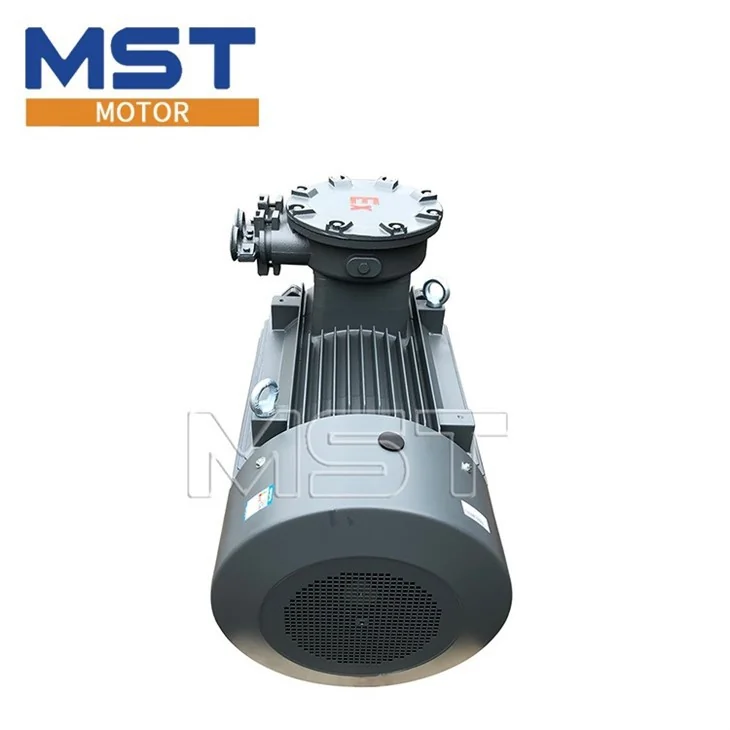

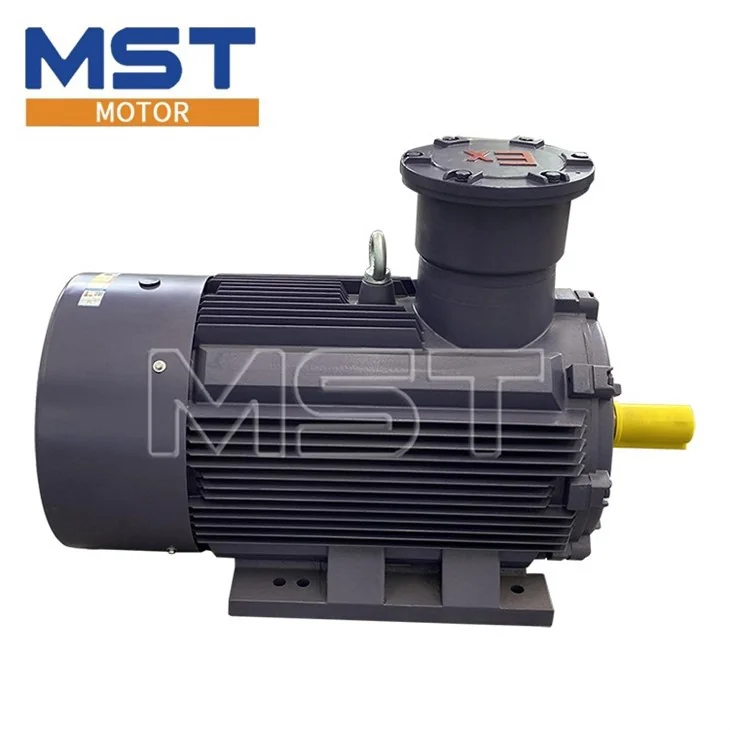

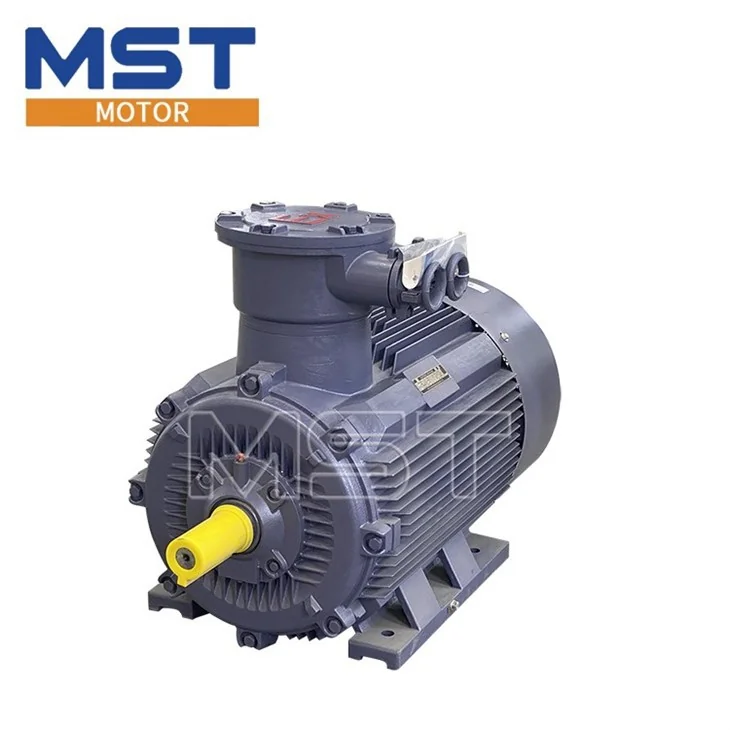

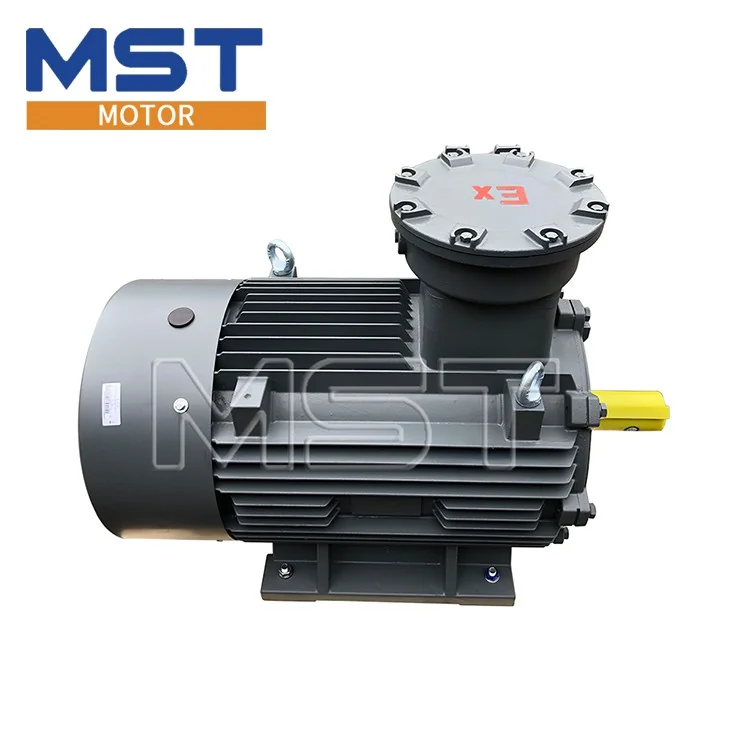

YBX3 Alçak Gerilim Ex-Proof Motor
YBX3 serisi, GB 3836.1 / 3836.2 (IEC 60079-0 / 60079-1 karşılığı) standartlarına göre alev sızdırmaz (d) koruma tipinde üretilir; yer altı kömür madenlerinde ve IIA / IIB / IIC grubu, T1 – T4 sıcaklık sınıfı patlayıcı gaz ortamlarındaki sabit ekipmanlar için uygundur.
Stator sacı yüksek geçirgenlikli, düşük kayıplı soğuk haddelenmiş silisli çelikten üretilir; sargılı stator VPI vakum basınçlı emdirme ile bütünleştirilir. Yalıtım F sınıfıdır, sıcaklık artışı B sınıfına göre değerlendirilir; böylece geniş ısıl marj ve uzun ömür elde edilir. Döküm alüminyum rotor sıcak geçme ile mile bağlanır ve dinamik balanslanır.
H63 – H160 gövdelerde iki taraflı sızdırmaz kapalı rulmanlar, H160 – H225'te çalışırken yağlama için hazırlık, H250 ve üzerinde çalışırken yağlama donanımı bulunur. Fan büyük kanatlı, küçük çaplı antistatik plastiktir; fan kapağı 8 × 8 mm delikli çelik sacdır (IP20).
- Ex sınıfı — Ex d I Mb, Ex d IIA T4 Gb, Ex d IIB T4 Gb, Ex d IIC T4 Gb
- Ortam seçenekleri — iç mekân standart; dış mekân (W), orta / ağır korozyon (F1, F2, WF1, WF2), tropik (TH, TA, THW, TAW)
Teknik Özellikler
| Gövde boyu | 80 – 355 |
|---|---|
| Güç aralığı | 0,75 – 315 kW |
| Gerilim / frekans | 220 – 690 V, 50 / 60 Hz |
| Kutup sayısı | 2 – 12 |
| Isıl sınıf / sıcaklık artışı | 155 (F) / 80 K (B), 105 K (F) |
| Titreşim hızı | 1,6 – 2,8 mm/s |
| Verim | 1. sınıf enerji verimliliği |
| Soğutma / koruma / rejim | IC411 / IP55 / S1 |
| Montaj | IMB3 (IMB35, IMB5, IMV1 talep üzerine) |
| Ortam | −20 … +40 °C (kaymalı yatakta 0 … +40 °C), 1.000 m'ye kadar |
