Ø40 mm ekonomik artımlı enkoder. Temel uygulamalar için giriş seviyesi çözüm, 2.000 PPR'ye kadar çözünürlük.

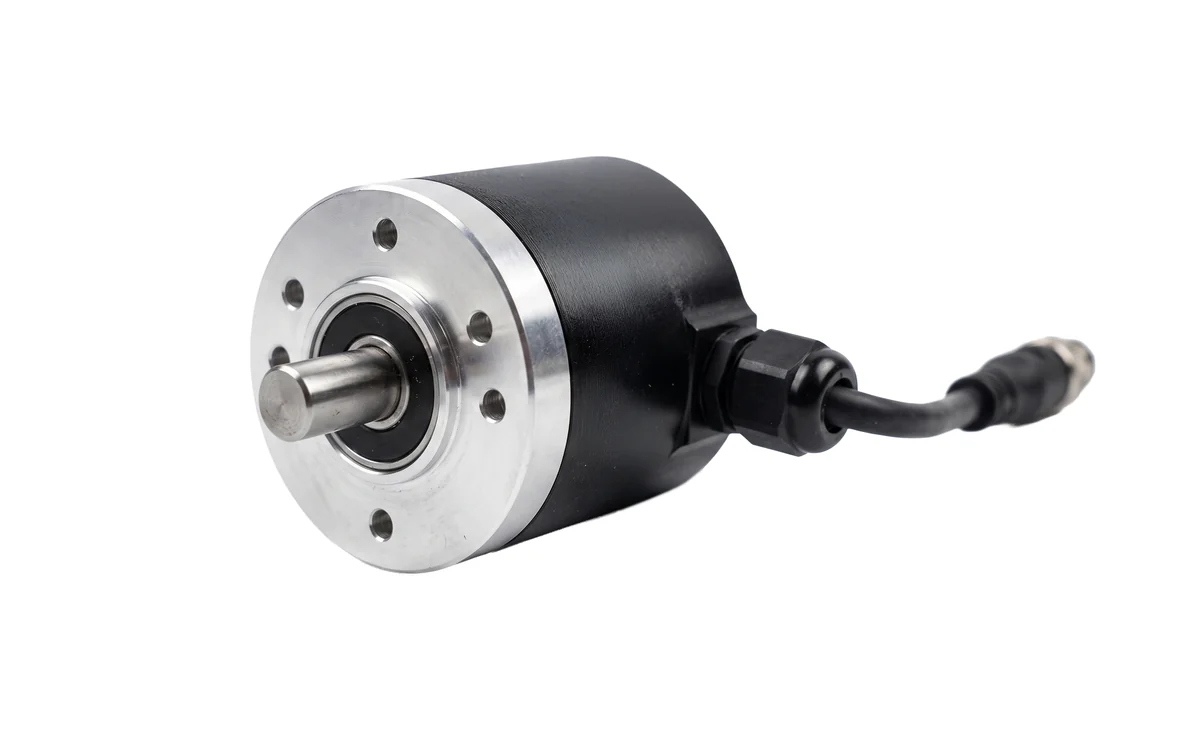

TS40 Ekonomik Artımlı Enkoder Ø40 mm
TS40, bütçenin belirleyici olduğu hafif otomasyon uygulamaları için tasarlanmış, Italsensor gamının en erişilebilir çözümüdür. PA6 poliamid gövde ağırlığı yalnızca 100 g'a indirir. 4 veya 6 mm paslanmaz çelik mil, hızlı montaj için servo-klips flanş. Standart çözünürlükler 1.000 PPR'ye kadar (talep üzerine 2.000).
- Teknoloji — optik
- Arayüz — Line Driver
- Sertifikalar — CE, RoHS
Teknik Özellikler
| Çözünürlük | Maks. 2.000 PPR |
|---|---|
| Besleme | +5 V DC ±%5 veya +5…24 V DC veya +11…30 V DC |
| Çıkışlar | A, B, Z — LD, LD2, PP2, NPN, PNP |
| Mil yükü | eksenel 40 N; radyal 40 N |
| Maks. hız | 10.000 rpm (kısa çevrim), 6.000 rpm sürekli |
| Koruma sınıfı | IP64 (EN 60529) |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | Radyal kablo rakoru (1–6 m kablo) |
| Kalkış torku | 0,005 Nm |
| Ağırlık | ≈ 0,1 kg |
| Montaj | eksenel 40 N; radyal 40 N |
| Atalet momenti | 6 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | alüminyum S11 |
| Gövde malzemesi | poliamid 6 (PA6) |
| Mil malzemesi | paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +80 °C |
| Koruma sınıfı | IP64 (EN 60529) |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
| Darbe | 20 g (11 ms) |
