4 veya 6 mm dolu milli, Ø38 mm kompakt artımlı enkoder. Robotik ve küçük motorlarda dar alanlar için ideal.

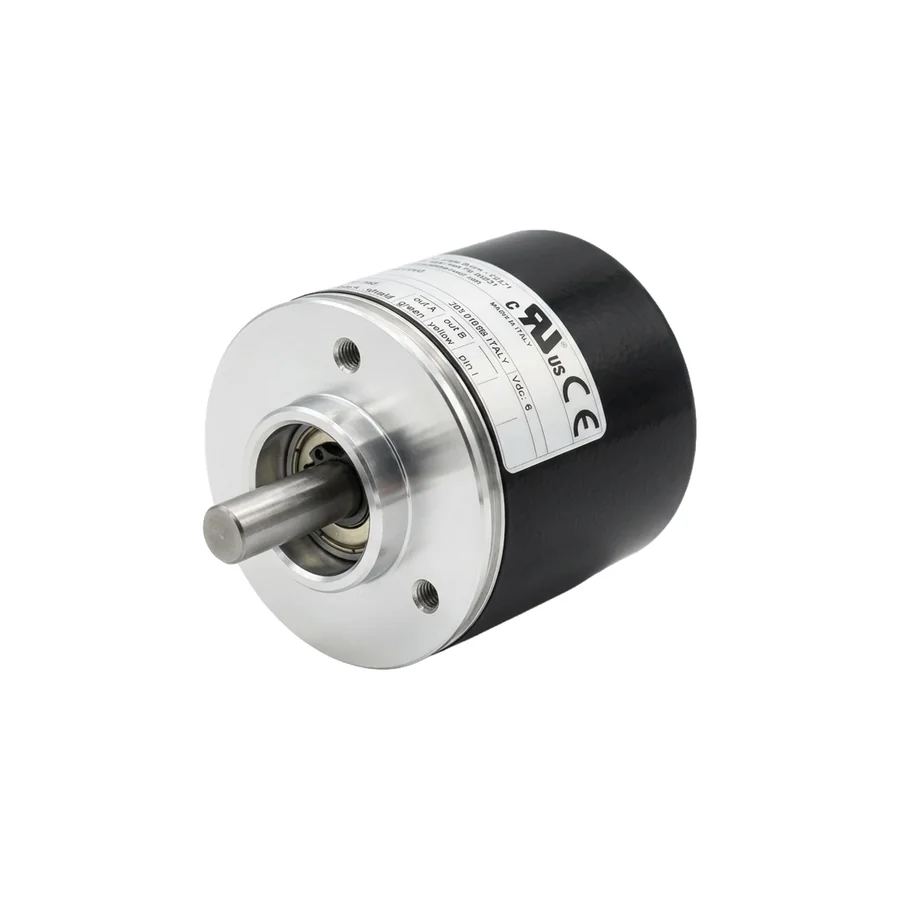

TK15 Kompakt Artımlı Enkoder Ø38 mm
TK15, Italsensor ürün gamının en kompakt enkoderidir. Yalnızca Ø38 mm gövdesi ve 100 g ağırlığıyla yerin kritik olduğu uygulamalar için tasarlanmıştır: kolaboratif robotik, küçük motorlar, aktüatörler ve dozaj sistemleri. Kare veya servo flanşla sunulur; 3.600 darbe/tur çözünürlük ve 150 kHz çıkış frekansına kadar çıkar.
- Teknoloji — optik
- Sertifikalar — CE, RoHS, UL
Teknik Özellikler
| Çözünürlük | Maks. 3.600 PPR |
|---|---|
| Besleme | 5V; 11÷30V; 24/5V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 5 N; radyal 5 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP55 (EN 60529) |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo |
| Kalkış torku | 0,005 Nm |
| Ağırlık | ≈ 0,1 kg |
| Atalet momenti | 6 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | poliamid 6 (PA6) |
| Gövde malzemesi | alüminyum S11 |
| Mil malzemesi | paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +80 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
| Darbe | 20 g (11 ms) |
