Enkoder milini tahrik miline bağlayan metal körüklü, plastik, rijit-esnek metal ve Paguflex PUR kaplinler.
Kaplin, enkoder ile tahrik mili arasındaki radyal, açısal ve eksenel kaçıklıkları telafi ederek rulmanları gereksiz yükten korur. Kinematik hatası sıfır olan metal körüklü GE serisinden, iletken olmayan Paguflex'e kadar dört kaplin tipi sunulur.

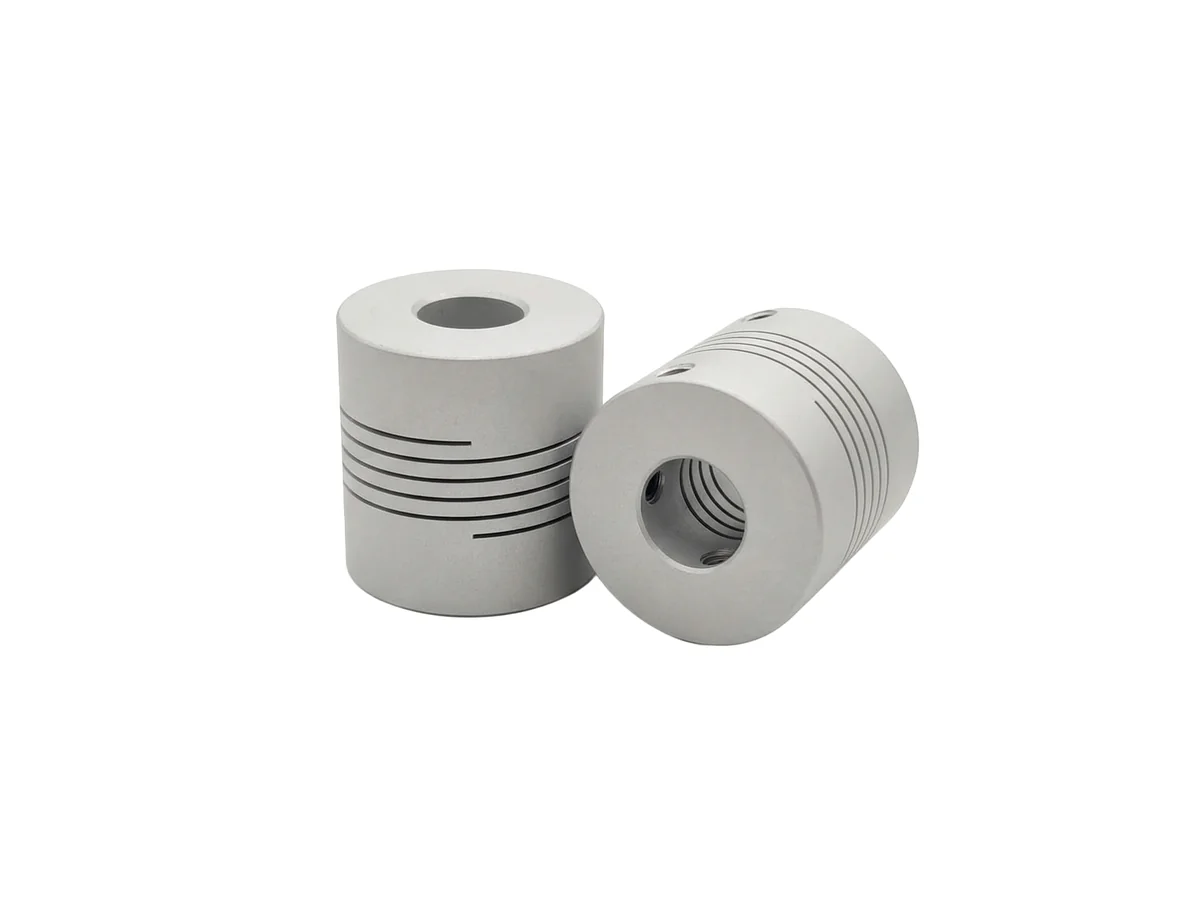

GE Serisi Metal Körüklü Kaplin
Artımlı ve mutlak enkoderler için esnek metal körüklü kaplin. Kinematik hata: sıfır. Açısal histerezis: sıfır. Maks. radyal kaçıklık ±0,2 mm, maks. açısal kaçıklık 9°, maks. eksenel kaçıklık ±0,25 mm, maks. eksenel boşluk 1 mm. Atalet ~40 g·cm². Maks. hız 12.000 devir/dk. Sıcaklık -20/+70 °C. Kimyasal dayanım: mükemmel. Farklı giriş/çıkış çaplı kaplinler (örn. 8/10, 9,52/10) talep üzerine.
Teknik Özellikler
| Maks. hız | 12.000 rpm |
|---|---|
| Ölçüler | D 19,5÷24,5mm x L 19,5÷24,5mm |
| Maks. tork | 30÷50 Ncm |
| Çalışma sıcaklığı | -20 °C … +70 °C |

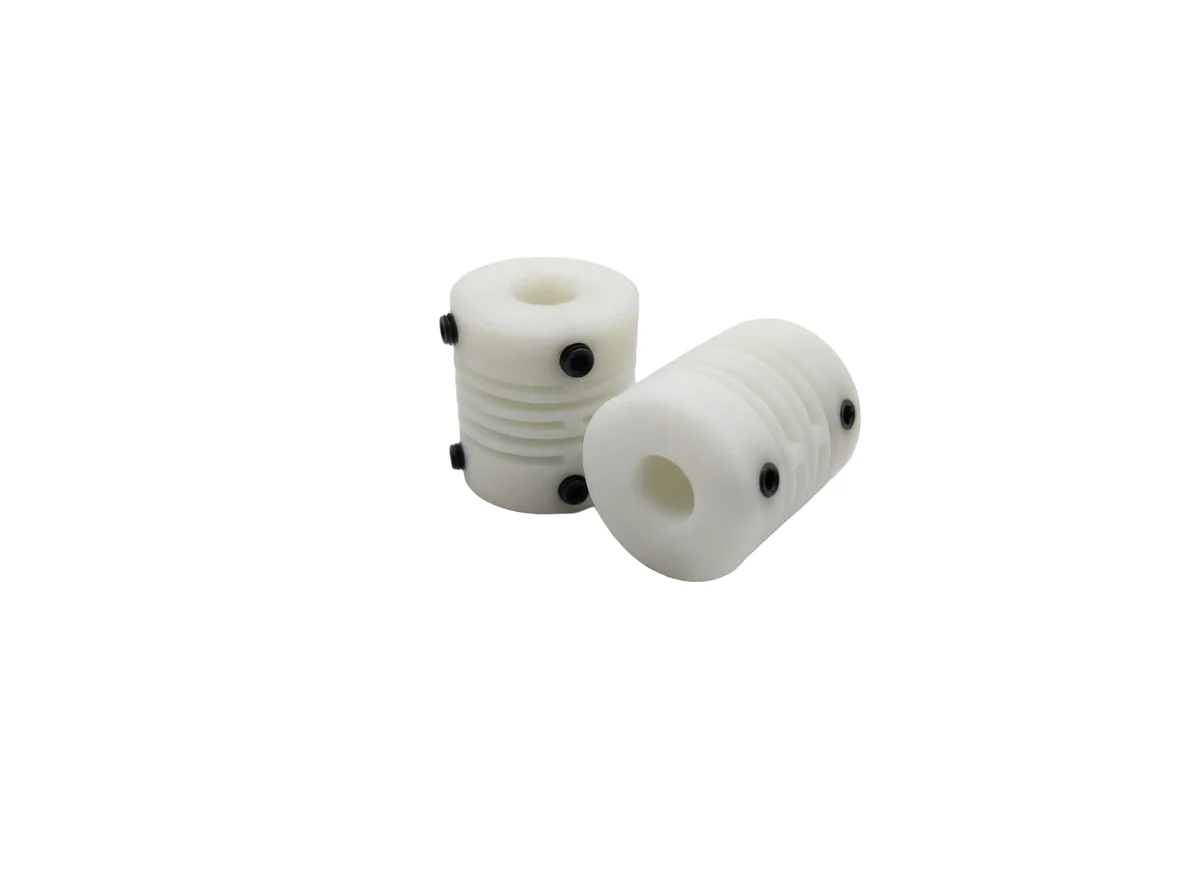

GP Serisi Plastik Esnek Kaplin
Enkoderler için esnek plastik kaplin. Kinematik hata ±35 açı saniyesi, açısal histerezis 5 açı saniyesi. Maks. radyal kaçıklık ±0,2 mm, maks. açısal kaçıklık 4°, maks. eksenel kaçıklık ±0,25 mm, maks. eksenel boşluk ±0,13 mm. Atalet ~50 g·cm². Maks. hız 10.000 devir/dk. Sıcaklık -55/+90 °C. Farklı giriş/çıkış çaplı kaplinler talep üzerine.
Teknik Özellikler
| Maks. hız | 10.000 rpm |
|---|---|
| Ölçüler | D 16÷23mm x L 20,5÷24,5mm |
| Maks. tork | 50÷80 Ncm |
| Çalışma sıcaklığı | -55 °C … +90 °C |

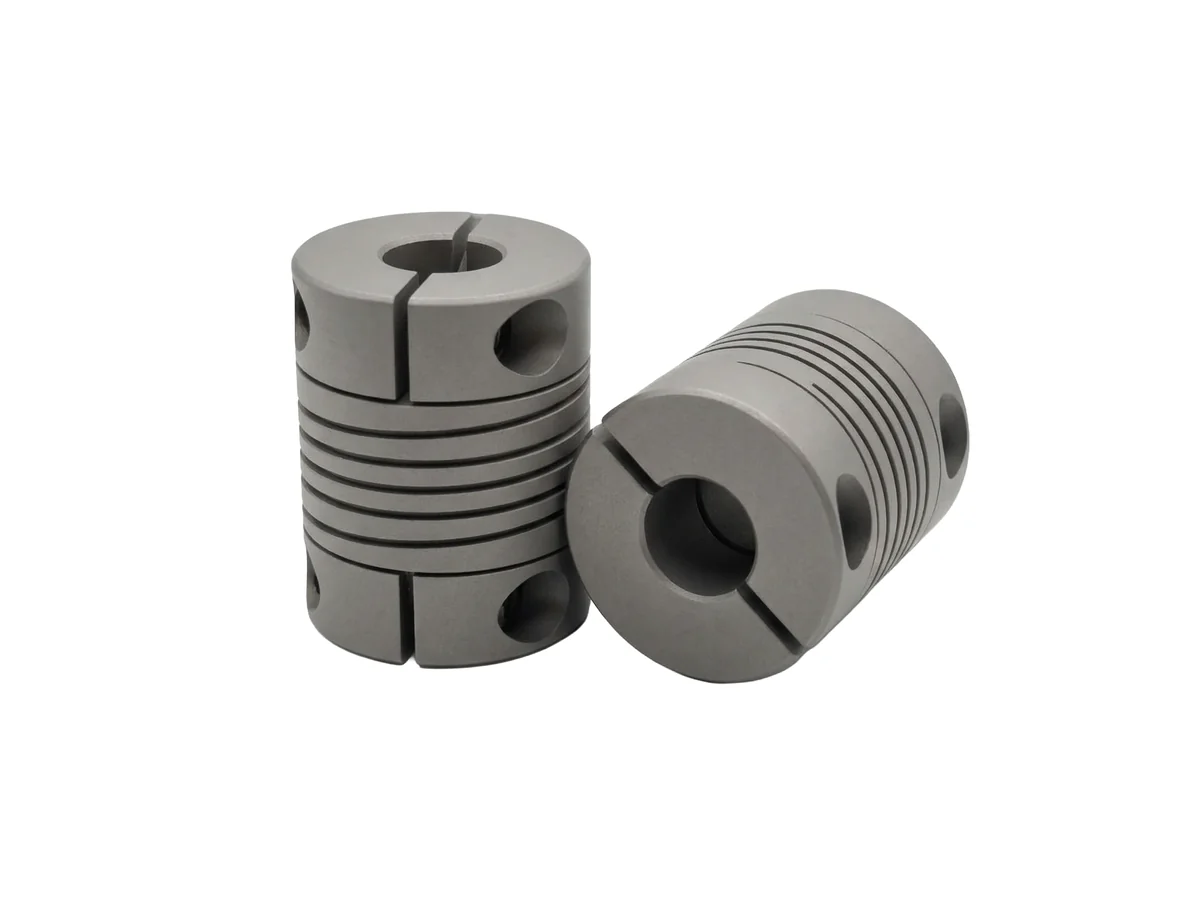

Rijit-Esnek Metal Kaplin
Enkoderler için rijit-esnek metal kaplin. Radyal ve açısal kaçıklık telafili yüksek burulma rijitliği. Alüminyum gövde, yüksek hassasiyetli uygulamalar için. Delik seçenekleri: 6/6, 8/8, 9,52/9,52, 10/10 mm. Farklı giriş/çıkış çaplı kaplinler talep üzerine.
Teknik Özellikler
| Çalışma sıcaklığı | -20 °C … +70 °C |
|---|

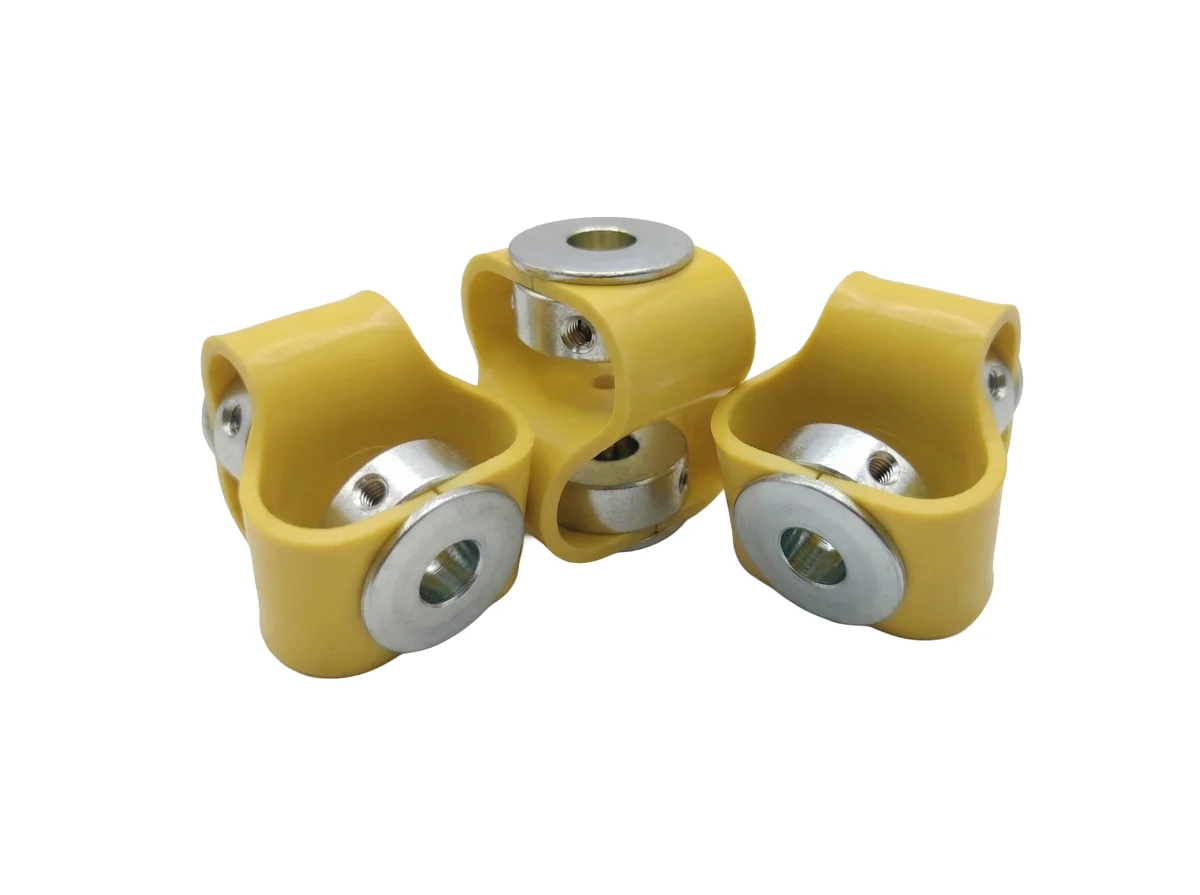

Paguflex Esnek Kaplin
İletken olmayan, aside ve yağa dayanıklı PUR polimerden Paguflex esnek kaplin. Kaçıklığı büyük hareketli millerin mekanik bağlantısı için uygundur. Korozyona dayanıklı metal bağlantı burçları, PUR esnek eleman. Maks. hız 3000 devir/dk, maks. tork 100 Ncm, sıcaklık -20/+80 °C.
Teknik Özellikler
| Maks. hız | 3.000 rpm |
|---|---|
| Ölçüler | D 26÷48mm x L 28÷48mm |
| Maks. tork | 100 Ncm |
| Çalışma sıcaklığı | -20 °C … +80 °C |
