Büyük türbin-jeneratör grupları ve TSI uygulamaları için API-670 uyumlu makine koruma sistemi: rak başına 44 titreşim kanalı, yedekli besleme ve haberleşme, Modbus/TCP.

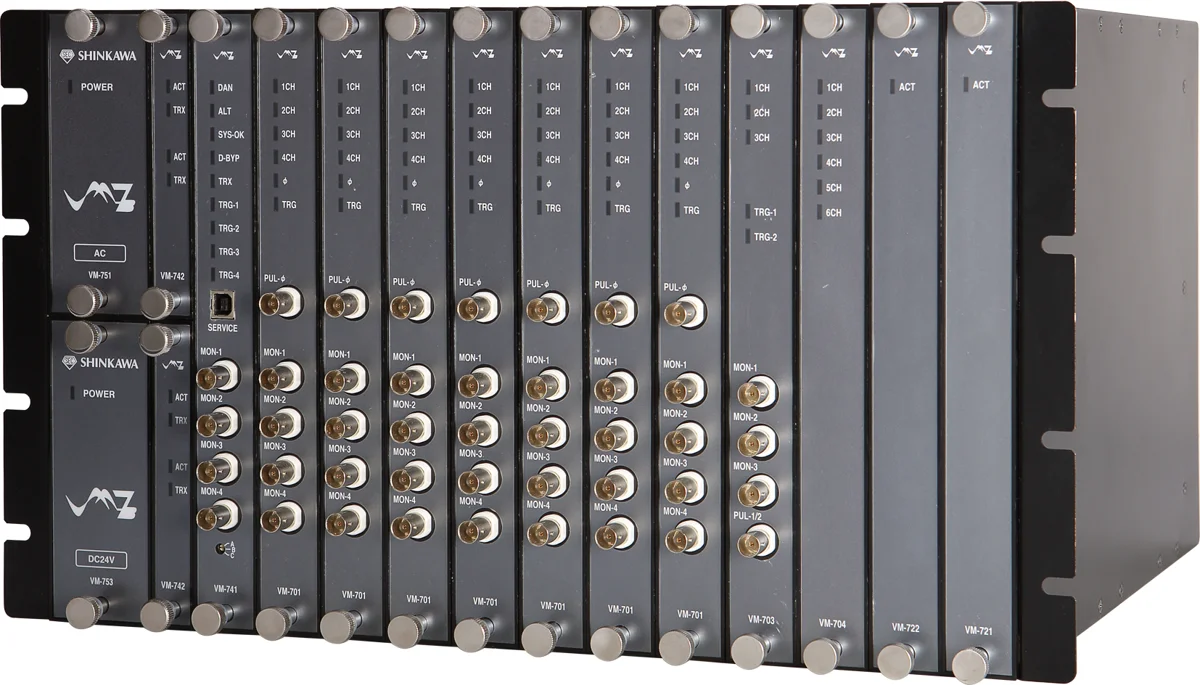

VM-7 Serisi API-670 Makine Koruma Sistemi
VM-7 makine koruma sistemleri API-670'in sıkı gereksinimlerini karşılar ve büyük enerji santrali türbin-jeneratör gruplarındaki türbin denetim enstrümantasyonu (TSI) uygulamaları için idealdir.
VM-7, infiSYS yazılımına dijital olarak bağlanabilir; alarm röleleri Boolean mantıkla yapılandırılır. Rak 11 adet dört kanallı kartla 44 titreşim kanalına veya 11 adet altı kanallı kartla 66 sıcaklık kanalına kadar genişler. Her monitör modülünde 6 röle bulunur; VM-721B 18 kanallı röle modülü raktaki herhangi bir kanalın kombinasyonuyla çalışır.
- API-670 ve CE direktiflerine uygun
- Yedekli besleme ve haberleşme — güç kaybında izleme kesintisi yok
- Onaylar — CSA, ATEX
- Haberleşme — 4–20 mA (standart), Modbus/TCP (opsiyon)
- Röleli monitör kartları — kart üzerinde röle
- Dört modülle 16 farklı titreşim parametresi
- Tamponlu çıkışlar — ön panel BNC, arka klemens
- Rak başına 44 titreşim kanalına kadar
- Aero-türevli türbinler için 1x tracking modülü
Teknik Özellikler
| Standart | API-670 |
|---|---|
| Kanal kapasitesi | 44 titreşim veya 66 sıcaklık kanalı / rak |
| Röle | 6 röle / monitör modülü; VM-721B 18 kanallı röle modülü |
| Haberleşme | 4–20 mA, Modbus/TCP, Modbus/RTU |
| Modüller | Besleme, faz işaretleyici, haberleşme, monitör, sıcaklık, röle |
| Onaylar | CE, CSA, ATEX |
