3 – 11 kV yüksek gerilim alev sızdırmaz asenkron motor: 355 – 710 gövde, 185 – 2.240 kW, 2 – 12 kutup; kompakt dökme demir gövde, yüksek koruma sınıfı, kolay bakım.

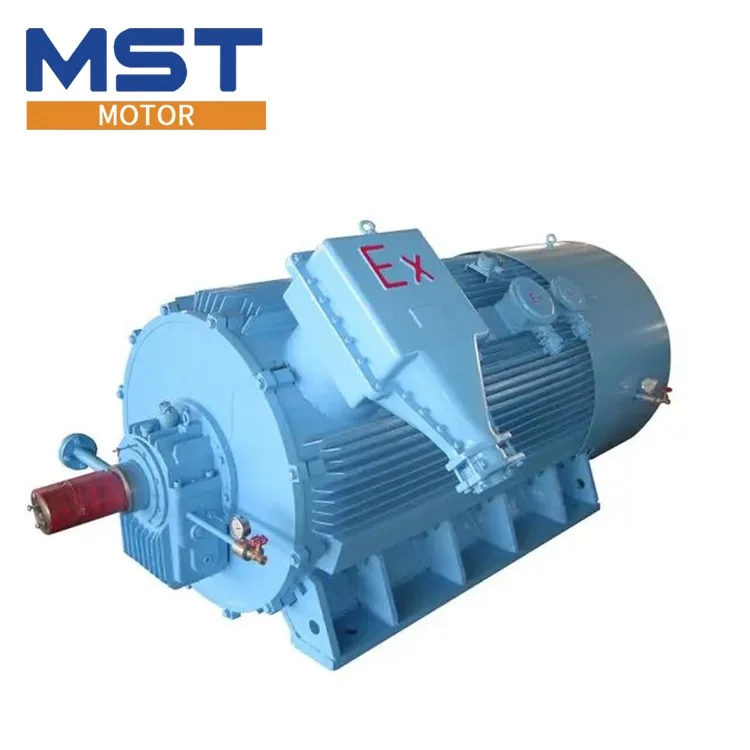

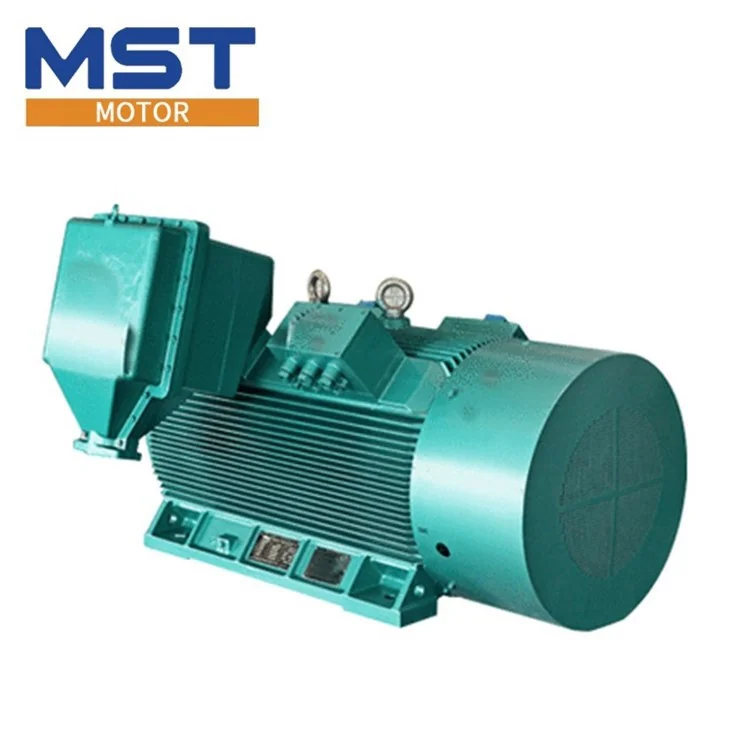

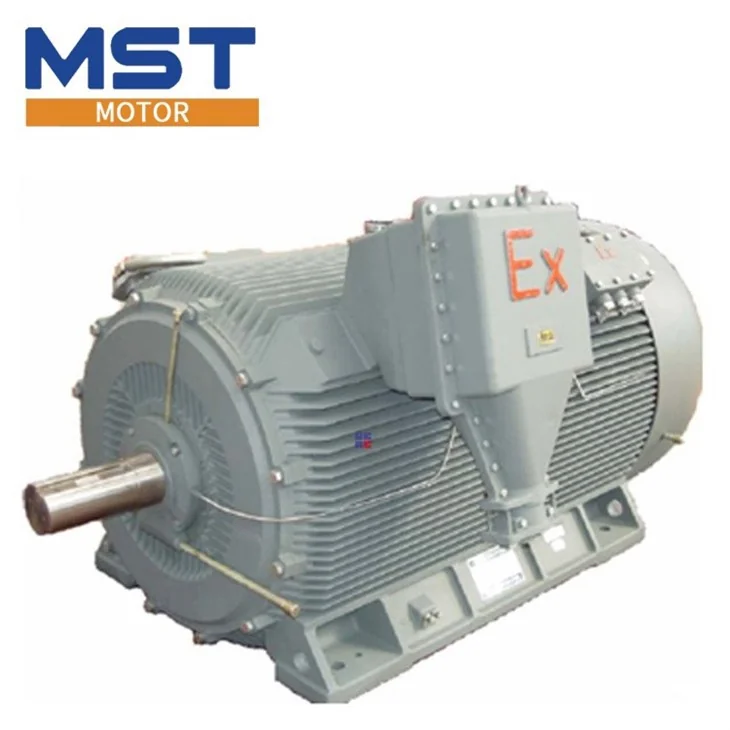

YBX3 Yüksek Gerilim Ex-Proof Motor
Yüksek gerilimli YBX3 motorlar, patlayıcı ortamdaki büyük fan, pompa, kompresör ve kırıcı tahrikleri için tasarlanmıştır. Standart koruma IP55'tir, talep üzerine daha yüksek sınıf sağlanır; montaj IMB3'tür, IMB35 ve IMV1 yapılar üretilebilir.
Anma gerilimi 3.000, 6.000 veya 10.000 V (±%5), anma frekansı 50 Hz (±%1) veya 60 Hz'dir; kullanıcı isteğine göre sürücüyle çalışmaya uygun (frekans dönüştürücü) versiyon üretilir. Verim, GB 30254 yüksek gerilim kafesli asenkron motor enerji verimliliği standardında 1. sınıftır.
- Ex sınıfı — Ex d I Mb, Ex d IIB T4 Gb, Ex d IIC T4 Gb
- Ortam seçenekleri — iç mekân standart; dış mekân (W), orta / ağır korozyon (F1, F2, WF1, WF2), tropik (TH, TA, THW, TAW)
Teknik Özellikler
| Gövde boyu | 355 – 710 |
|---|---|
| Güç aralığı | 185 – 2.240 kW |
| Gerilim / frekans | 3.000 – 11.000 V, 50 / 60 Hz |
| Kutup sayısı | 2 – 12 |
| Isıl sınıf / sıcaklık artışı | 155 (F) / 80 K (B), 105 K (F) |
| Titreşim hızı | 2,3 mm/s |
| Verim | 1. sınıf enerji verimliliği (GB 30254) |
| Soğutma / koruma / rejim | IC411 / IP55 / S1 |
| Montaj | IMB3 (IMB35, IMV1 talep üzerine) |
| Ortam | −20 … +40 °C, 1.000 m'ye kadar |
