Akaryakıt istasyonları, yer altı madenleri ve kimya tesislerindeki havalandırma fanları için Ex d, Ex e, Ex p, Ex n ve Ex tD koruma tiplerinde fan motorları.

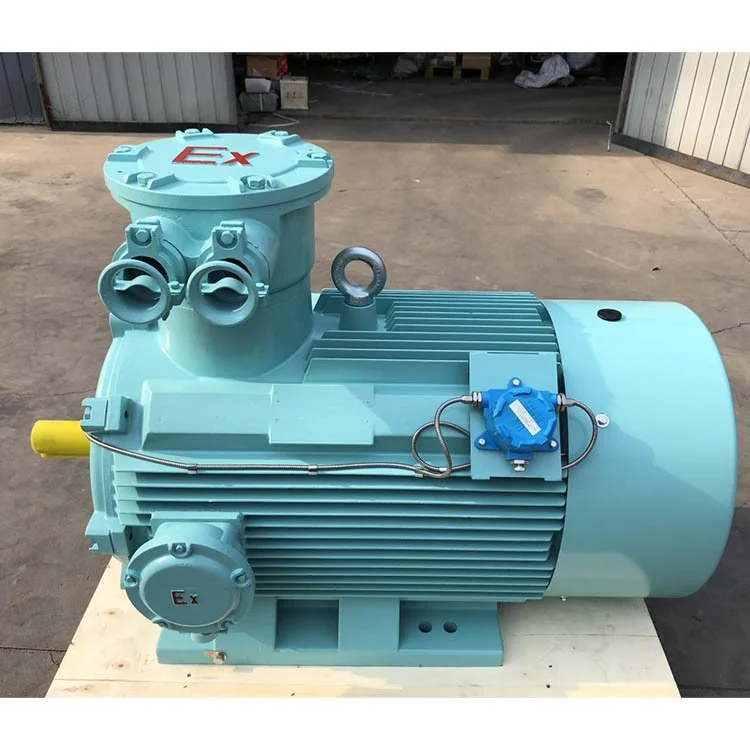

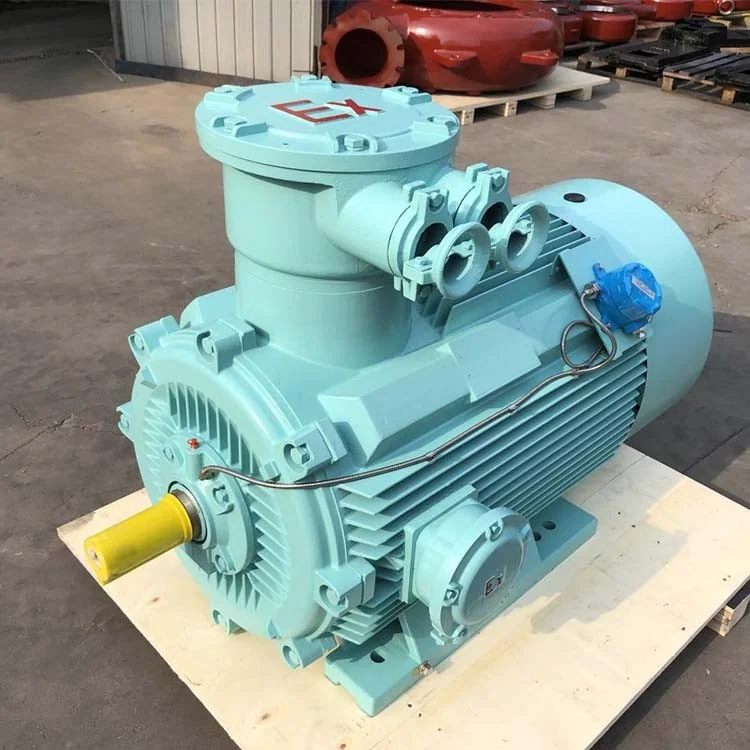

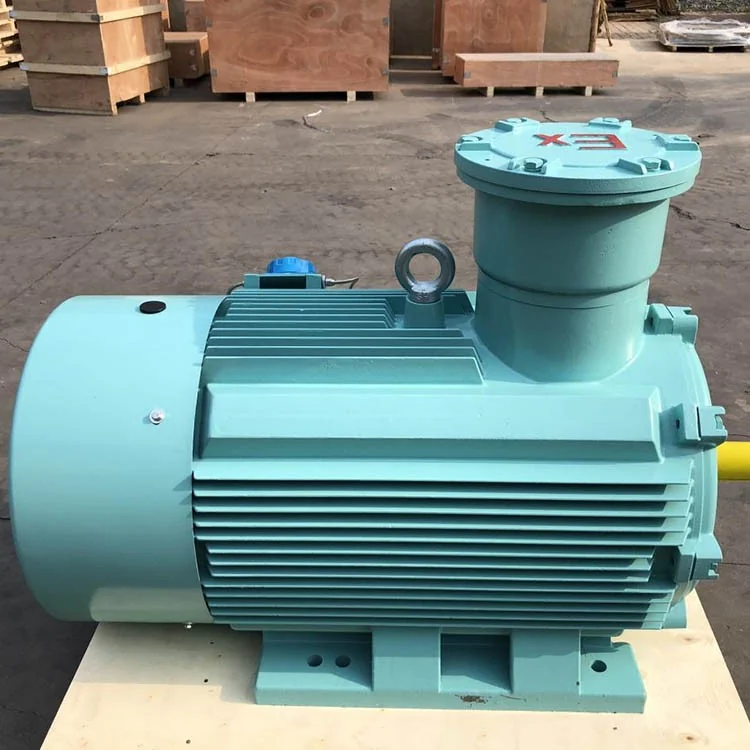

Patlamaya Dayanıklı Fan Motoru
Patlamaya dayanıklı fan motoru, sıradan bir motorun kalın kılıfa konmuş hâli değildir: görevi tutuşmayı önlemektir. Bunu ya içerideki kıvılcım ve sıcak yüzeylerin dışarıya ulaşmasını engelleyerek ya da tutuşmaya yol açacak hiçbir kaynağın oluşmasına izin vermeyerek yapar.
Koruma tipleri: Ex d (alev sızdırmaz) en yaygın olanıdır; kıvılcım üretebilecek parçalar patlamaya dayanıklı bir gövdeye alınır. Ex e (artırılmış emniyet) kıvılcım ve aşırı sıcaklık oluşumunu tasarımla önler. Ex p (basınçlı) gövdeyi temiz hava veya inert gazla pozitif basınçta tutar. Ex n (kıvılcımsız) normal çalışmada tutuşma kaynağı üretmez. Ex tD tahıl, ahşap ve un tesisleri gibi patlayıcı toz ortamları için tasarlanmıştır.
Motor üzerindeki "Ex db IIC T4 Gb" gibi işaret; koruma tipini, gaz grubunu (I madenler; IIA / IIB / IIC diğer gazlar) ve sıcaklık sınıfını (T1 – T6) tanımlar. Aşağıdaki değerler Vietnam'daki bir müşteriye teslim edilen 160 kW, 2 kutuplu modele aittir.
- Uygulamalar — kömür madenleri, petrokimya, şehir gazı, tahıl ve yağ işleme, boya, ilaç, tekstil ve metalürji
Teknik Özellikler
| Örnek model | YE3-315L-2, 160 kW |
|---|---|
| Gerilim / frekans | 415 V, 50 Hz |
| Akım | 284 A |
| Devir | 2.950 d/dk |
| Verim / güç faktörü | %96,3 / 0,89 |
| Ex sınıfı | Ex d IIB T4 Gb |
| Koruma / rejim | IP55 / S1, servis faktörü 1,0 |
| Yalıtım / sıcaklık artışı | F sınıfı / B sınıfı |
| Gövde / rakım | 315 / 1.000 m'ye kadar |
