Batarya enerji depolama sistemleri için IEC 60269-7 gBat sınıfı NH sigortalar: tam aralık koruma, 150 kA'ya kadar DC kesme kapasitesi; 1000 V DC'de NH1 / NH2, 1500 V DC'de NH1XL / NH2XL / NH3L.

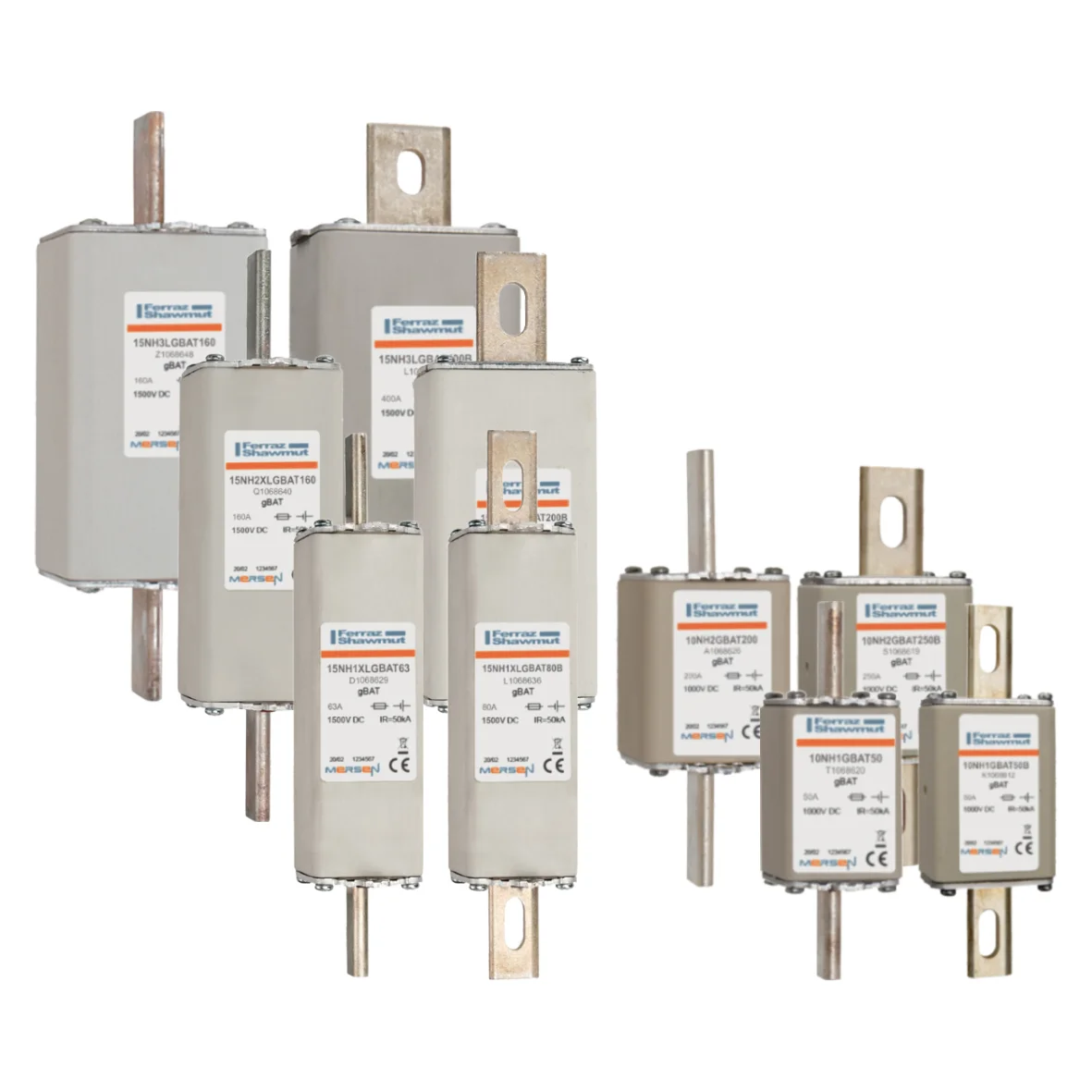

NH gBat Batarya Koruma Sigortaları (1000 – 1500 V DC)
Mersen NH gBat serisi, batarya sistemlerinin korunması için özel olarak geliştirilmiştir. Tam aralık (full range) koruma sunar: çok küçük aşırı akımları da, 150 kA'ya kadar DC arıza akımlarını da güvenle keser.
Seri, 1000 V DC'de NH1 ve NH2, 1500 V DC'de NH1XL, NH2XL ve NH3L boyutlarında çeşitli akım değerlerini kapsar. Batarya koruması için yeni IEC 60269-7 standardına uygun gBat tipindedir; doğrudan montaj için cıvatalı bıçaklı veya düz bıçaklı olarak sunulur.
Uygulamalar: elektrik enerjisi depolama (BESS), batarya depolama sistemleri, batarya ile DC/DC dönüştürücü veya batarya inverteri arasındaki hat koruması, DC şebeke koruması.
Liste Mersen'in güncel referans tablosundan alınmıştır; tip koduna tıklayarak üreticinin parça sayfasına ulaşabilirsiniz. Fiyat ve stok için bizimle iletişime geçin.
- DC uygulamalar için tasarım
- Tam aralık kesme kapasitesi — minimum kesme akımı 2 In
- Düşük güç kaybı
- Yüksek çevrim (cycling) performansı
- 150 kA'ya kadar kesme kapasitesi
Teknik Özellikler
| Anma gerilimi | 1000 V DC (NH1, NH2) · 1500 V DC (NH1XL, NH2XL, NH3L) |
|---|---|
| Anma akımı | 50 – 500 A |
| Karakteristik | gBat |
| Kesme kapasitesi | 150 kA'ya kadar |
| Minimum kesme akımı | 2 In |
| Çalışma sıcaklığı | -40 °C … +70 °C |
| Standartlar | IEC 60269-7, UL 248-13 |
| Uygunluk | CE, RoHS, REACH, UKCA |
Ürün listesi
| Tip | Mersen ref. | Anma akımı | Boyut | Ağırlık |
|---|---|---|---|---|
| 10NH1GBAT50 | T1068620 | 50 A | NH1 | 0,3 kg |
| 10NH1GBAT50B | K1068612 | 50 A | NH1 | 0,4 kg |
| 10NH1GBAT63 | V1068621 | 63 A | NH1 | 0,3 kg |
| 10NH1GBAT63B | L1068613 | 63 A | NH1 | 0,4 kg |
| 10NH1GBAT80 | W1068622 | 80 A | NH1 | 0,3 kg |
| 10NH1GBAT80B | M1068614 | 80 A | NH1 | 0,4 kg |
| 10NH1GBAT100 | X1068623 | 100 A | NH1 | 0,3 kg |
| 10NH1GBAT100B | N1068615 | 100 A | NH1 | 0,4 kg |
| 10NH1GBAT125 | Y1068624 | 125 A | NH1 | 0,3 kg |
| 10NH1GBAT125B | P1068616 | 125 A | NH1 | 0,4 kg |
| 10NH1GBAT160 | Z1068625 | 160 A | NH1 | 0,3 kg |
| 10NH1GBAT160B | Q1068617 | 160 A | NH1 | 0,4 kg |
| 10NH2GBAT200 | A1068626 | 200 A | NH2 | 0,6 kg |
| 10NH2GBAT200B | R1068618 | 200 A | NH2 | 0,63 kg |
| 10NH2GBAT250 | B1068627 | 250 A | NH2 | 0,6 kg |
| 10NH2GBAT250B | S1068619 | 250 A | NH2 | 0,63 kg |
| 15NH1XLGBAT50 | C1068628 | 50 A | 1XL | 0,7 kg |
| 15NH1XLGBAT50B | J1068634 | 50 A | 1XL | 0,69 kg |
| 15NH1XLGBAT63 | D1068629 | 63 A | 1XL | 0,7 kg |
| 15NH1XLGBAT63B | K1068635 | 63 A | 1XL | 0,69 kg |
| 15NH1XLGBAT80 | E1068630 | 80 A | 1XL | 0,7 kg |
| 15NH1XLGBAT80B | L1068636 | 80 A | 1XL | 0,69 kg |
| 15NH1XLGBAT100 | G1068632 | 100 A | 1XL | 0,7 kg |
| 15NH1XLGBAT100B | M1068637 | 100 A | 1XL | 0,69 kg |
| 15NH1XLGBAT125 | H1068633 | 125 A | 1XL | 0,7 kg |
| 15NH1XLGBAT125B | N1068638 | 125 A | 1XL | 0,69 kg |
| 15NH2XLGBAT125 | P1068639 | 125 A | 2XL | 1,05 kg |
| 15NH2XLGBAT125B | V1068644 | 125 A | 2XL | 1,02 kg |
| 15NH2XLGBAT160 | Q1068640 | 160 A | 2XL | 1,05 kg |
| 15NH2XLGBAT160B | W1068645 | 160 A | 2XL | 1,02 kg |
| 15NH2XLGBAT200 | S1068642 | 200 A | 2XL | 1,05 kg |
| 15NH2XLGBAT200B | X1068646 | 200 A | 2XL | 1,02 kg |
| 15NH2XLGBAT250 | T1068643 | 250 A | 2XL | 1,05 kg |
| 15NH2XLGBAT250B | Y1068647 | 250 A | 2XL | 1,02 kg |
| 15NH3LGBAT160 | Z1068648 | 160 A | 3L | 1,69 kg |
| 15NH3LGBAT160B | F1068654 | 160 A | 3L | 1,66 kg |
| 15NH3LGBAT200 | A1068649 | 200 A | 3L | 1,69 kg |
| 15NH3LGBAT200B | G1068655 | 200 A | 3L | 1,66 kg |
| 15NH3LGBAT250 | B1068650 | 250 A | 3L | 1,69 kg |
| 15NH3LGBAT250B | H1068656 | 250 A | 3L | 1,66 kg |
| 15NH3LGBAT315 | C1068651 | 315 A | 3L | 1,69 kg |
| 15NH3LGBAT315B | J1068657 | 315 A | 3L | 1,66 kg |
| 15NH3LGBAT350 | D1068652 | 350 A | 3L | 1,69 kg |
| 15NH3LGBAT350B | K1068658 | 350 A | 3L | 1,66 kg |
| 15NH3LGBAT400 | E1068653 | 400 A | 3L | 1,69 kg |
| 15NH3LGBAT400B | L1068659 | 400 A | 3L | 1,66 kg |
| 15NH3LGBAT450 | Y1204048 | 450 A | 3L | 1,98 kg |
| 15NH3LGBAT450B | A1204050 | 450 A | 3L | 1,98 kg |
| 15NH3LGBAT500 | Z1204049 | 500 A | 3L | 1,98 kg |
| 15NH3LGBAT500B | B1204051 | 500 A | 3L | 1,98 kg |
