10×38 mm silindirik sigortalar için DIN raya monte, IP20 parmak korumalı modüler sigorta altlığı: 1 – 4 kutup, isteğe bağlı atık sigorta göstergesi, UL + IEC onaylı, 200 kA SCCR.

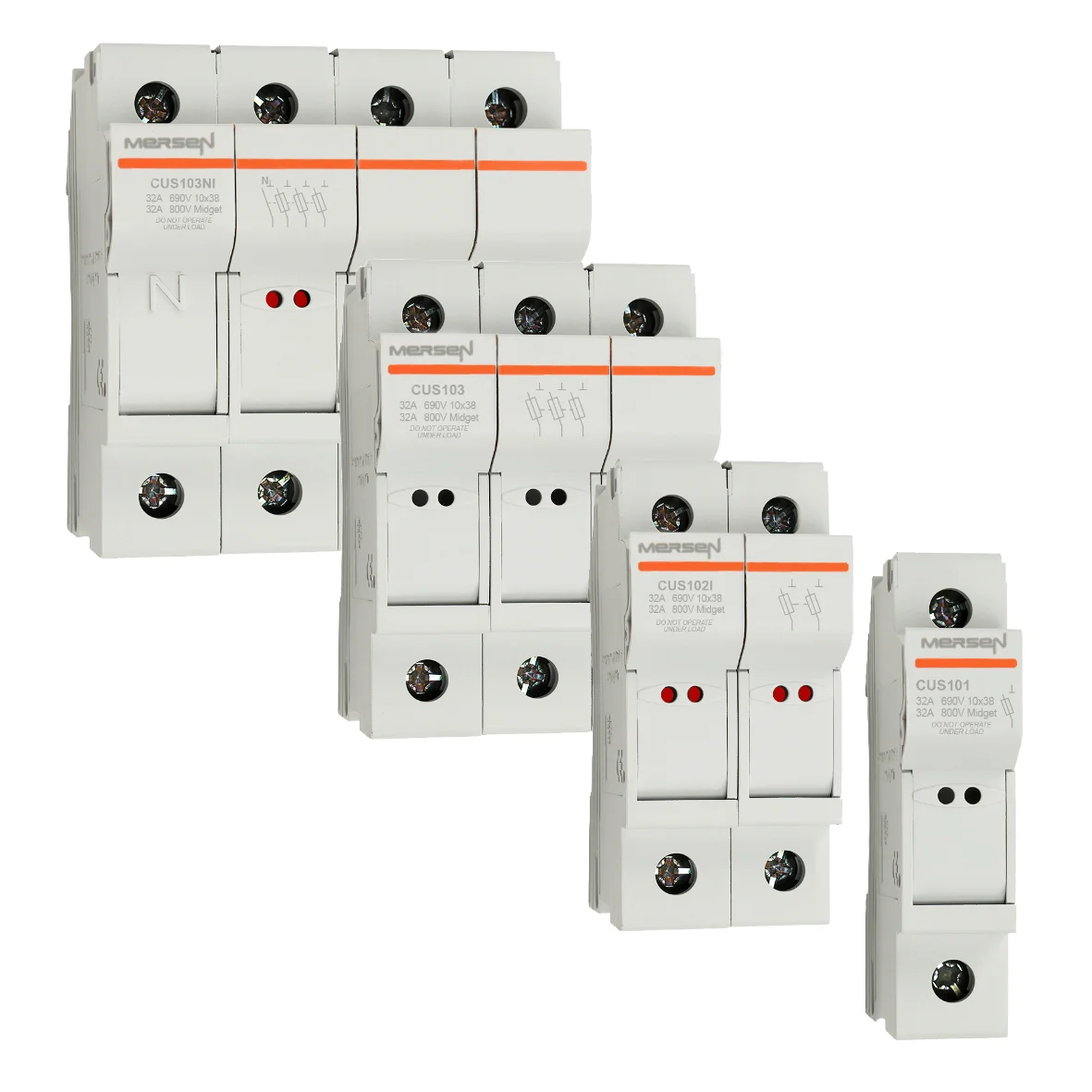

Modulostar® CUS10 Modüler Sigorta Altlıkları (10×38)
Mersen Modulostar® CUS10 sigorta altlıkları, sigorta değişimi dahil IEC standartlarına göre IP20 koruma derecesinde parmak korumalıdır; sigorta tek parmak hareketiyle değiştirilir.
1, 2, 3 veya 4 kutuplu; atık sigorta göstergeli veya göstergesiz; UL + IEC versiyonunda sunulur. Çok kutuplu üniteler, pim bağlantı (pin-tie) montaj kitiyle sahada da birleştirilebilir. Dayanıklı termoplastik veya termoset malzemeden üretilir ve Mersen 10×38 (midget) sigortalarla kullanılır.
Uygulamalar: 690 V'a kadar tüm devreler — motor, trafo, alçak gerilim dağıtım, kumanda devresi ve sürücü koruması. Yüksüz (non-load) çalıştırma içindir.
Liste Mersen'in güncel referans tablosundan alınmıştır; tip koduna tıklayarak üreticinin parça sayfasına ulaşabilirsiniz. Fiyat ve stok için bizimle iletişime geçin.
- Modüler ve kompakt tasarım — panoda yer tasarrufu
- DIN ray montajı
- IP20, parmak korumalı — sigortaya kolay erişim
- Aksesuarsız kilitlenebilir — açık ve kapalı konumda mühürlenebilir
- İsteğe bağlı atık sigorta göstergesi
- Çok kutuplu montaj kiti
- Alev geciktirici malzeme — UL94 V2 (min.), 960 °C kızgın tel indeksi
- Raylı sistem malzemesi — R22HL2 seçeneği
- Denizcilik ve raylı sistem testli — şok ve titreşim testleri
Teknik Özellikler
| Anma gerilimi | 690 … 1000 V AC ve 690 … 1000 V DC |
|---|---|
| Anma akımı | 32 A |
| Sigorta boyutu | 10×38 mm |
| Kısa devre akım değeri (SCCR) | 200 kA |
| Kutup | 1, 1+N, 2, 3, 3+N, 4 (nötr modülü ayrıca) |
| Kablo kesiti | 1 × 1 – 16 mm² rijit / çok telli · 2 × 6 mm² çok telli |
| Koruma derecesi | IP20 |
| Çalışma / depolama sıcaklığı | -40 °C … +70 °C |
| Standartlar | UL 4248 (IZLT2), CSA C22.2, IEC 60269-2, IEC 60947-3 |
| Sertifikalar | DNV, Lloyd's Register, CCC, KC, CE, RoHS, REACH, UKCA |
Ürün listesi
| Tip | Mersen ref. | Kutup | Gösterge | Ağırlık |
|---|---|---|---|---|
| CUS101 | G1062721 | 1 kutup | Yok | 0,045 kg |
| CUS101I | J1062723 | 1 kutup | Var | 0,046 kg |
| CUS101N | C1062717 | 1 kutup + N | Yok | 0,095 kg |
| CUS101NI | E1062719 | 1 kutup + N | Var | 0,095 kg |
| CUS102 | D1062718 | 2 kutup | Yok | 0,092 kg |
| CUS102I | F1062720 | 2 kutup | Var | 0,093 kg |
| CUS103 | A1062715 | 3 kutup | Yok | 0,139 kg |
| CUS103I | B1062716 | 3 kutup | Var | 0,14 kg |
| CUS103N | W1062711 | 3 kutup + N | Yok | 0,187 kg |
| CUS103NI | Y1062713 | 3 kutup + N | Var | 0,188 kg |
| CUS104 | X1062712 | 4 kutup | Yok | 0,185 kg |
| CUS104I | Z1062714 | 4 kutup | Var | 0,186 kg |
| CUS10N | H1062722 | Nötr modülü | Yok | 0,048 kg |
