Servo motorlar için entegre kaplinli, Ø74 mm ekonomik artımlı enkoder.

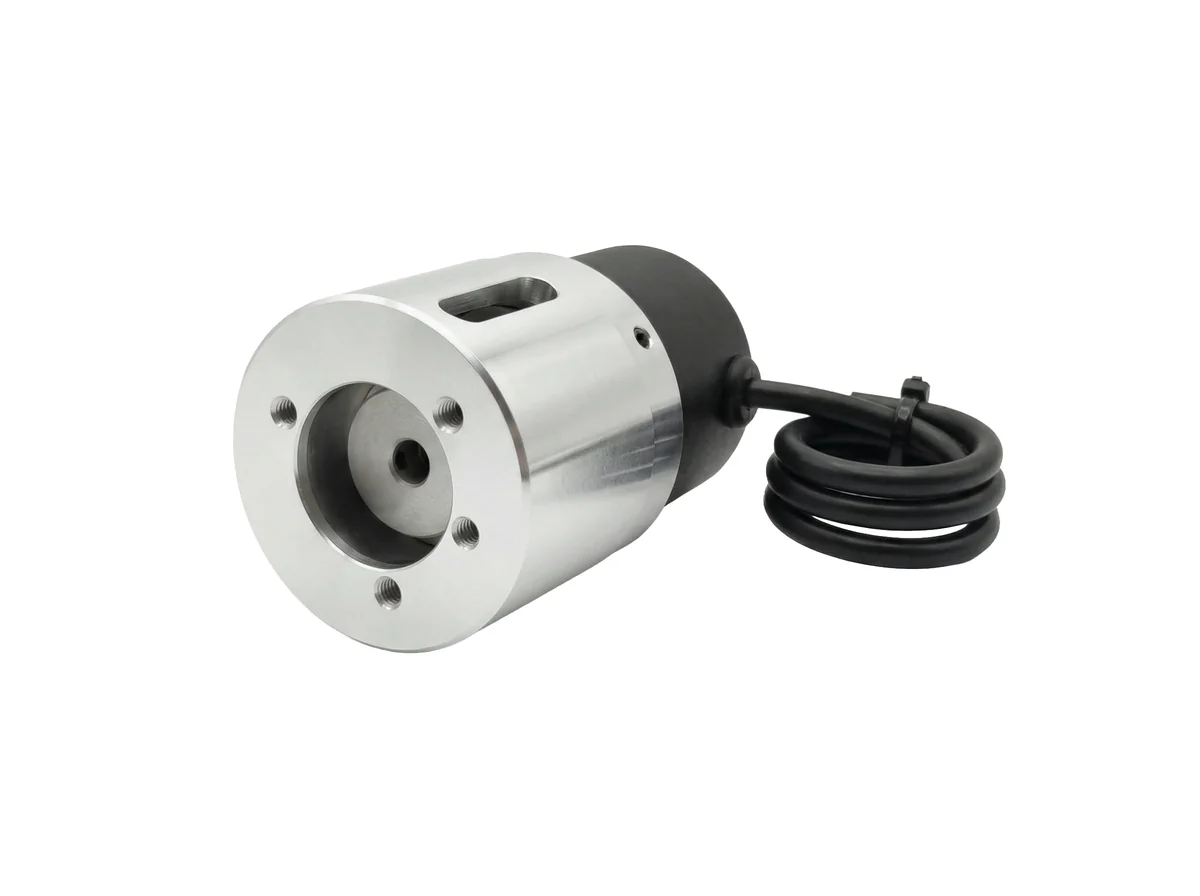

TKM38 Kaplinli Servo Motor Enkoderi
Servo motorlar için entegre kaplinli, Ø74 mm ekonomik artımlı enkoder.
- Teknoloji — optik
- Arayüz — Line Driver
- Sertifikalar — CE, RoHS, UL
Teknik Özellikler
| Çözünürlük | Maks. 3.600 PPR |
|---|---|
| Besleme | 5V; 11÷30V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 40 N; radyal 40 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP65 |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo / konnektör |
| Kalkış torku | 0,025 Nm |
| Ağırlık | ≈ 0,7 kg |
| Atalet momenti | 40 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | alüminyum S11 |
| Gövde malzemesi | poliamid 6 (PA6) |
| Depolama sıcaklığı | -30 °C … +80 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
| Darbe | 20 g (11 ms) |
