Dayanıklı Ø80 mm tek turlu mutlak enkoder. Sağlam yapı, tur başına 7.200 pozisyona kadar çözünürlük.

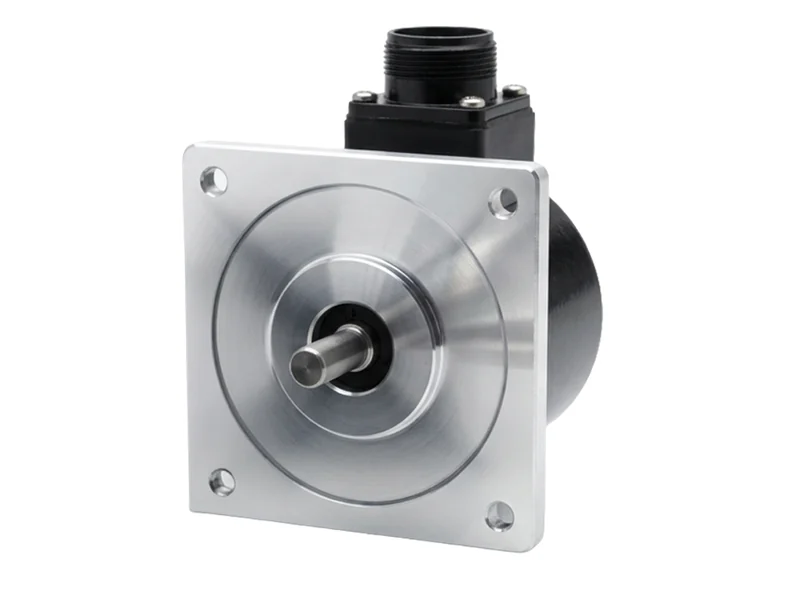

TKC100 Ağır Hizmet Mutlak Enkoder Ø80 mm
TKC100, Italsensor gamının en dayanıklı mutlak enkoderidir. İşlemli alüminyumdan Ø80 mm gövdesiyle 8.192 pozisyon/tura (13 bit) kadar çözünürlük sunar. Geniş kod seçeneği: özelleştirilebilir bölümlemeli Gray, Binary, BCD. TTL, NPN/PNP açık kolektör, S13D ve analog çıkışlar. 6–10 mm paslanmaz çelik mil, 200 N yük. Asansörler, vinçler ve konumlandırma sistemleri için idealdir.
- Teknoloji — optik
- Arayüz — paralel
- Sertifikalar — CE, RoHS, UL
Teknik Özellikler
| Çözünürlük | Maks. 13 bit (7.200 pozisyon) |
|---|---|
| Besleme | 5V; 11÷30V; 24/5V |
| Çıkışlar | TTL, OC, OP, NPN, PNP, S13D, analog |
| Mil yükü | eksenel 200 N; radyal 200 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP64 / IP65 / IP66 (EN 60529) |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | konnektör / kablo |
| Ağırlık | ≈ 0,55 kg |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | korozyona dayanıklı alüminyum |
| Gövde malzemesi | 180 °C inhibitör işlemli boyalı alüminyum |
| Mil malzemesi | paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +80 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
| Darbe | 20 g (11 ms) |
