Geçmeli delik milli, entegre ekranlamalı Ø25 mm manyetik artımlı enkoder. Dar alanlar için ultra kompakt.

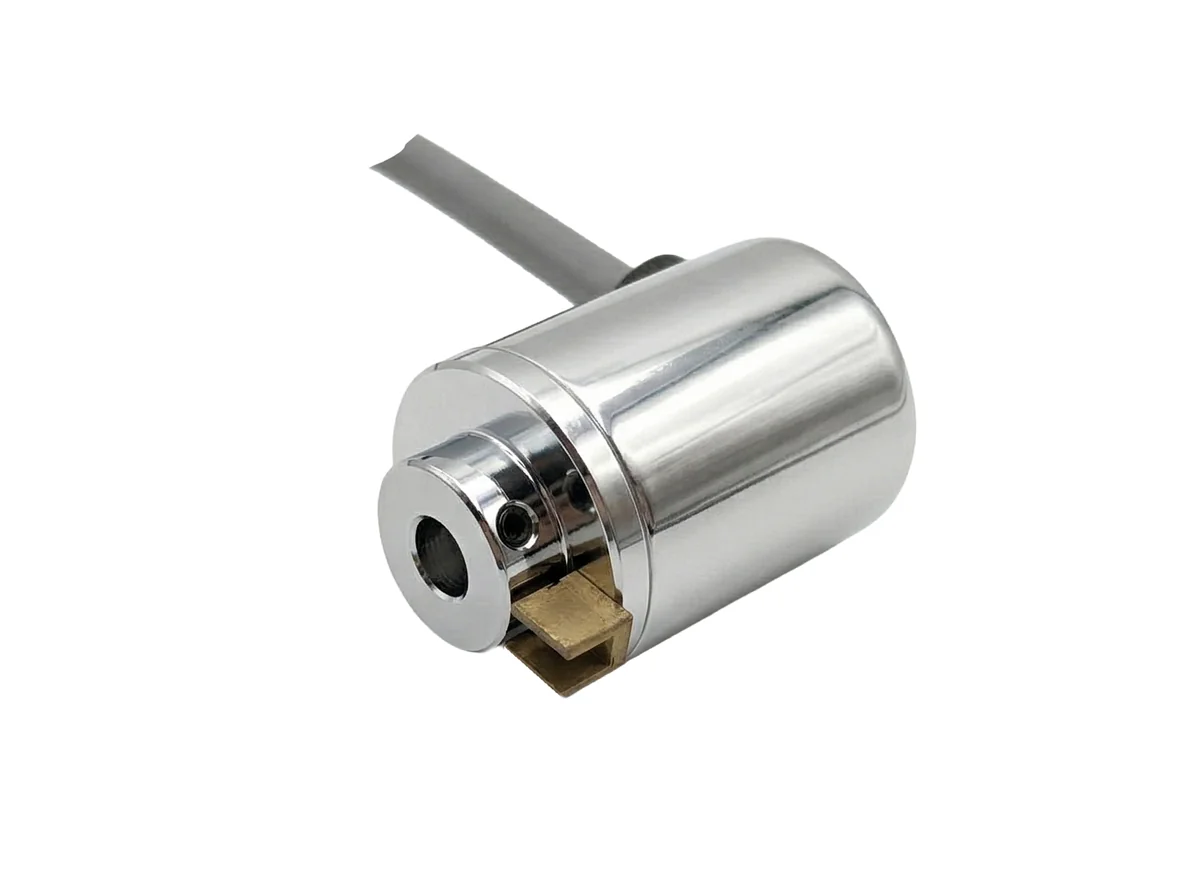

TTMW25 Delik Milli Manyetik Enkoder Ø25 mm
Geçmeli delik milli, entegre ekranlamalı Ø25 mm manyetik artımlı enkoder. Dar alanlar için ultra kompakt.
- Teknoloji — manyetik
- Sertifikalar — CE, RoHS
Teknik Özellikler
| Çözünürlük | Maks. 2.048 PPR |
|---|---|
| Besleme | 5V; 5÷28V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 5 N; radyal 8 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP65 |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo / konnektör |
| Kalkış torku | 0,025 Nm |
| Ağırlık | ≈ 0,80 kg |
| Atalet momenti | 40 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | alüminyum S11 |
| Gövde malzemesi | nikel kaplı demir |
| Mil malzemesi | AISI 303 paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +85 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
