Entegre ekranlamalı Ø58 mm manyetik artımlı enkoder. Tozlu, yağlı ve titreşimli ortamlar için.

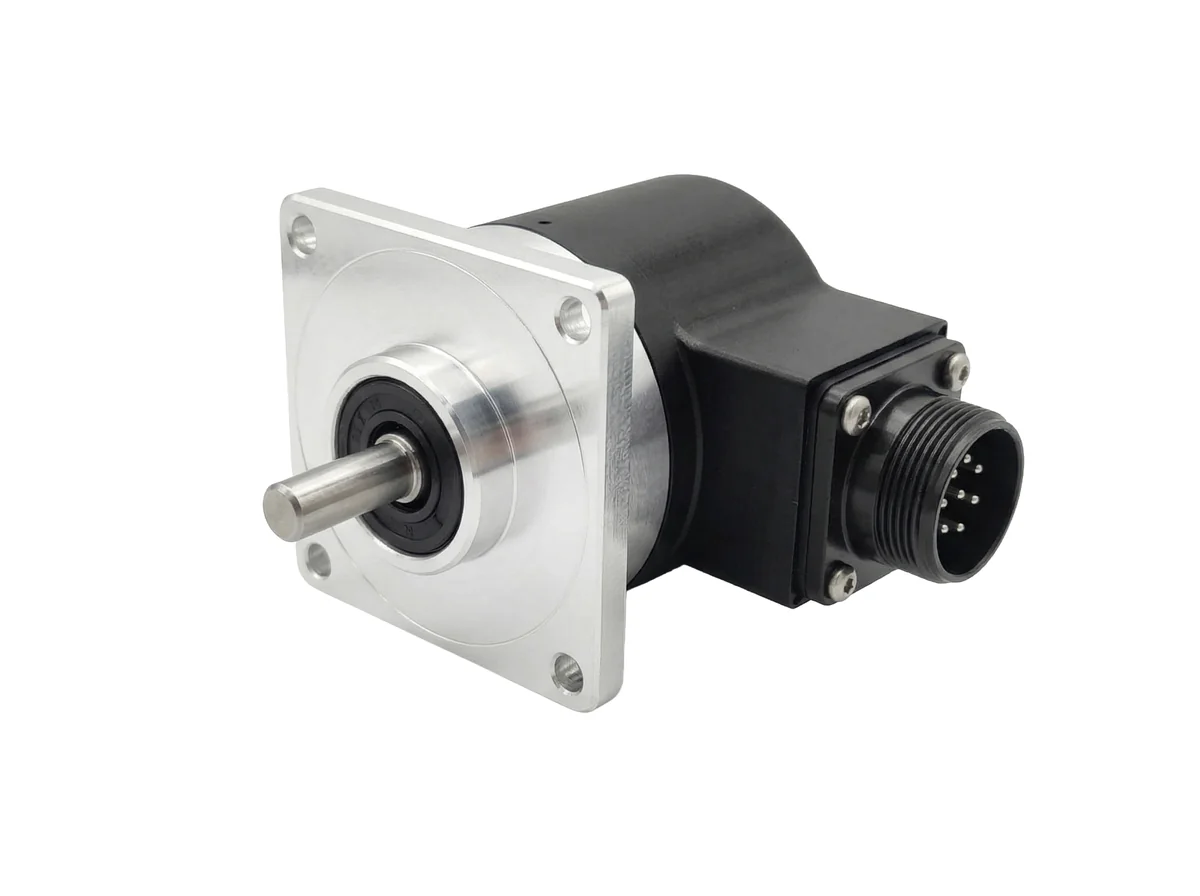

TTM58 Manyetik Artımlı Enkoder Ø58 mm
Entegre ekranlamalı Ø58 mm manyetik artımlı enkoder. Tozlu, yağlı ve titreşimli ortamlar için.
- Teknoloji — manyetik
- Sertifikalar — CE, RoHS
Teknik Özellikler
| Çözünürlük | Maks. 2.048 PPR |
|---|---|
| Besleme | 5V; 5÷28V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 200 N; radyal 200 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP67 |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo / konnektör |
| Kalkış torku | 0,025 Nm |
| Ağırlık | ≈ 0,25 kg |
| Atalet momenti | 40 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | alüminyum S11 |
| Gövde malzemesi | entegre manyetik ekranlı poliamid 6 (PA6) |
| Mil malzemesi | AISI 303 paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +105 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
