Entegre ekranlamalı Ø44 mm manyetik artımlı enkoder. Toza ve titreşime dayanıklı, sağlam yapı.

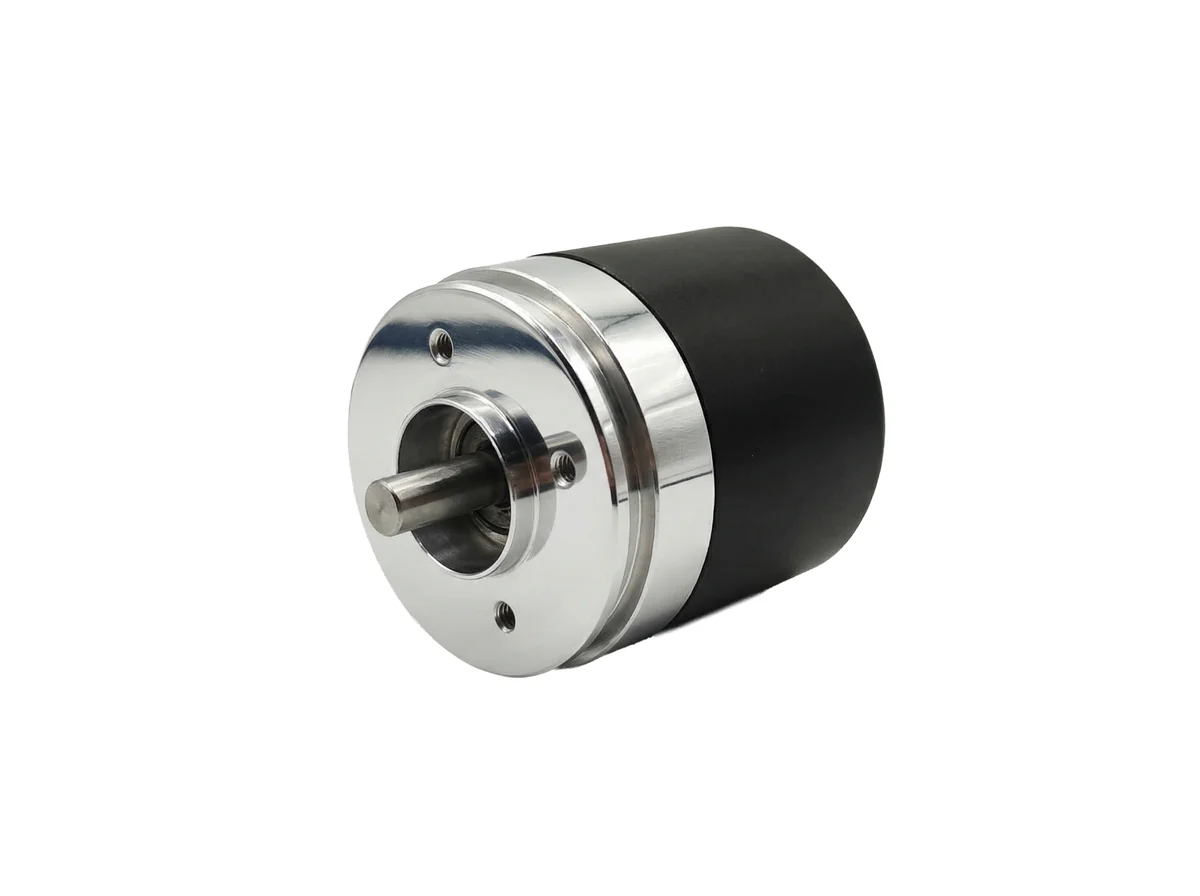

TTM44 Manyetik Artımlı Enkoder Ø44 mm
Entegre ekranlamalı Ø44 mm manyetik artımlı enkoder. Toza ve titreşime dayanıklı, sağlam yapı.
- Teknoloji — manyetik
- Sertifikalar — CE, RoHS
Teknik Özellikler
| Çözünürlük | Maks. 2.048 PPR |
|---|---|
| Besleme | 5V; 5÷28V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 40 N; radyal 40 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP67 |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo / konnektör |
| Kalkış torku | 0,005 Nm; mil korumalı 0,006 Nm |
| Ağırlık | ≈ 0,23 kg |
| Atalet momenti | 6 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | alüminyum S11 |
| Gövde malzemesi | poliamid 6 (PA6) |
| Mil malzemesi | AISI 303 paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +85 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
