Zorlu endüstriyel ortamlar için dayanıklı Ø80 mm artımlı enkoder. Sağlam gövde, 20.000 PPR'ye kadar çözünürlük.

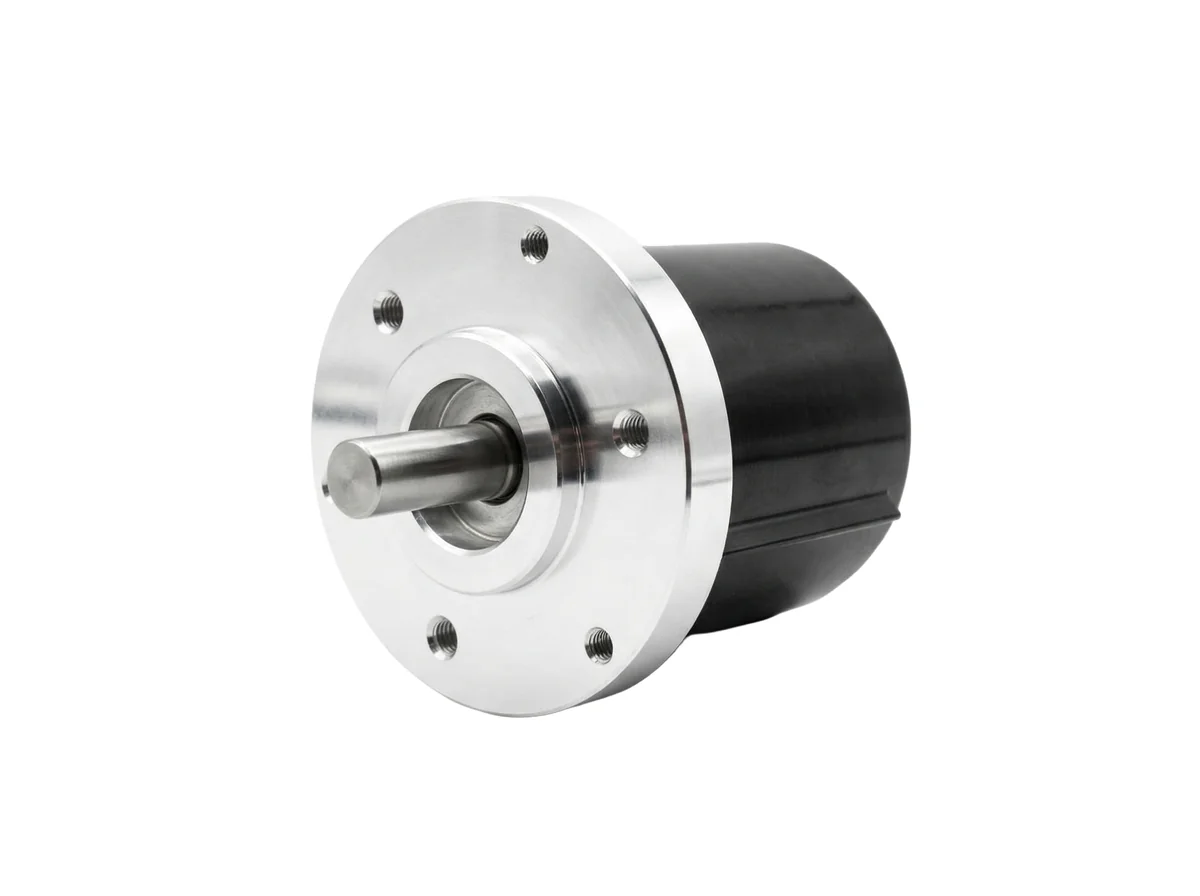

TK90 Ağır Hizmet Artımlı Enkoder Ø80 mm
TK90, Italsensor gamının en dayanıklı artımlı enkoderidir. İşlemli alüminyumdan Ø80 mm gövdesi ve 0,7 kg ağırlığıyla ağır hizmet uygulamaları için tasarlanmıştır: çelikhaneler, gezer köprülü vinçler, haddehaneler ve ağır yük taşıma. 12 mm çapa kadar paslanmaz çelik mil. Kısa çevrimde 12.000 devir/dk. Titreşim dayanımı 10 g (10–2000 Hz), darbe dayanımı 20 g (11 ms).
- Teknoloji — optik
- Sertifikalar — CE, RoHS, UL
Teknik Özellikler
| Çözünürlük | Maks. 20.000 PPR |
|---|---|
| Besleme | 5V; 11÷30V; 24/5V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 200 N; radyal 200 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP64 / IP65 / IP66 (EN 60529) |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo / konnektör |
| Kalkış torku | 0,025 Nm; mil korumalı 0,040 Nm |
| Ağırlık | ≈ 0,7 kg |
| Atalet momenti | 40 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | korozyona dayanıklı alüminyum |
| Gövde malzemesi | 180 °C inhibitör işlemli boyalı alüminyum |
| Mil malzemesi | paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +80 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
| Darbe | 20 g (11 ms) |
