Zorlu ortamlar için dayanıklı Ø63,5 mm artımlı enkoder. IP64/65/66 koruma, 20.000 PPR'ye kadar çözünürlük.

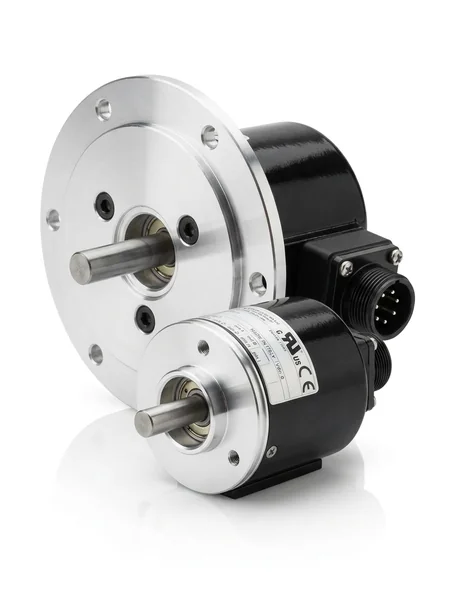

TK50 Zorlu Ortam Artımlı Enkoderi Ø63,5 mm
TK50, zorlu endüstriyel ortamlar için tasarlanmış optik artımlı enkoderdir. 180 °C inhibitör işlemli alüminyum gövde korozyona, titreşime (10 g) ve darbeye (20 g) dayanım sağlar. 11 mm'ye kadar çıkık mil ve standart servo, servo-klips ve FRE (REO) flanş seçenekleriyle sunulur. Yüksek hızlı uygulamalar için 300 kHz'e kadar çıkış. Ağırlık 0,56 kg.
- Teknoloji — optik
- Sertifikalar — CE, RoHS, UL
Teknik Özellikler
| Çözünürlük | Maks. 20.000 PPR |
|---|---|
| Besleme | 5V; 11÷30V; 24/5V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 200 N; radyal 200 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP64 / IP65 / IP66 (EN 60529) |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo / konnektör |
| Kalkış torku | 0,025 Nm; mil korumalı 0,040 Nm |
| Ağırlık | ≈ 0,56 kg |
| Atalet momenti | 40 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | korozyona dayanıklı alüminyum |
| Gövde malzemesi | 180 °C inhibitör işlemli boyalı alüminyum |
| Mil malzemesi | paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +85 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
| Darbe | 20 g (11 ms) |
