Genel endüstriyel uygulamalar için Ø44 mm ekonomik artımlı enkoder. 2.000 PPR'ye kadar çözünürlükle düşük maliyetli çözüm.

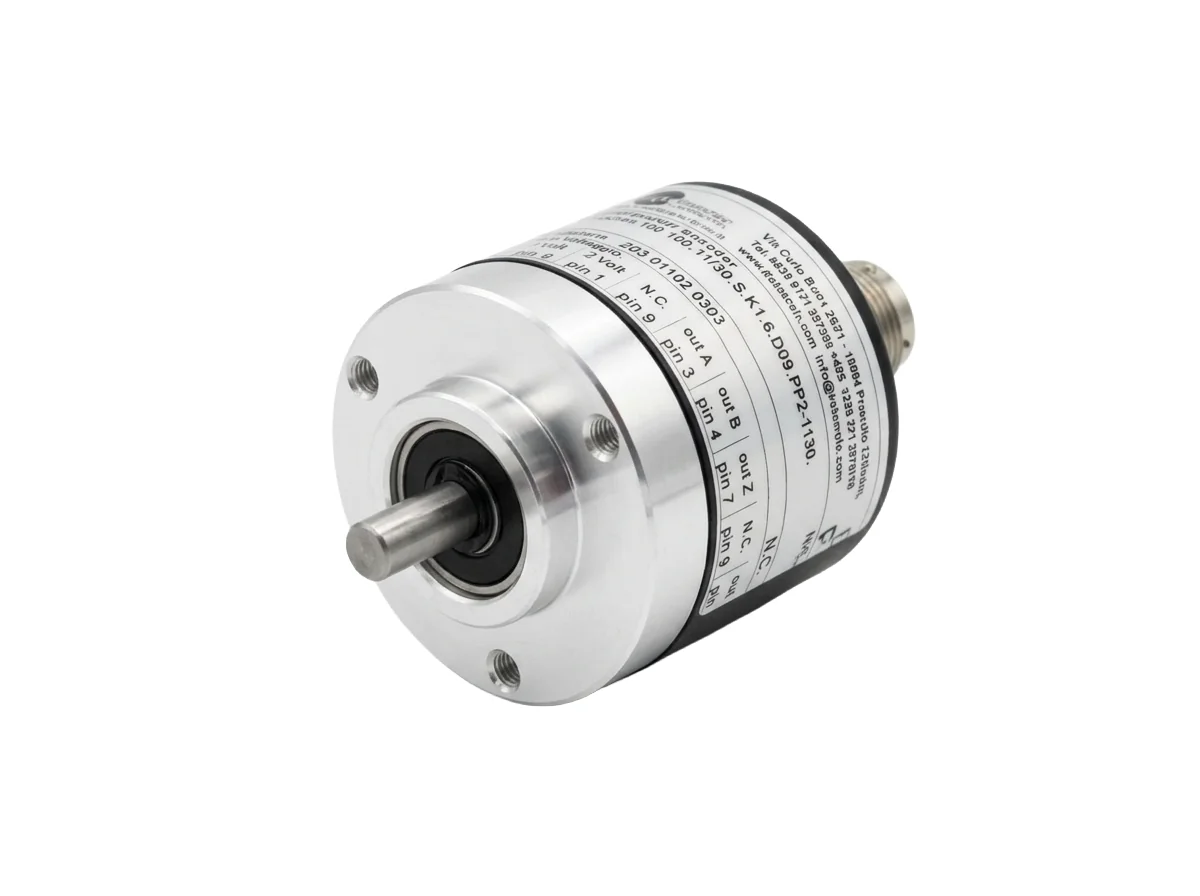

TK25 Ekonomik Artımlı Enkoder Ø44 mm
Genel endüstriyel uygulamalar için Ø44 mm ekonomik artımlı enkoder. 2.000 PPR'ye kadar çözünürlükle düşük maliyetli çözüm.
- Teknoloji — optik
- Sertifikalar — CE, RoHS, UL
Teknik Özellikler
| Çözünürlük | Maks. 2.000 PPR |
|---|---|
| Besleme | 5V; 11÷30V; 24/5V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 40 N; radyal 40 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP64 |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo |
| Kalkış torku | 0,005 Nm; mil korumalı 0,006 Nm |
| Ağırlık | ≈ 0,23 kg |
| Atalet momenti | 6 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | alüminyum S11 |
| Gövde malzemesi | poliamid 6 (PA6) |
| Mil malzemesi | paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +80 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
| Darbe | 20 g (11 ms) |
