Genel endüstriyel uygulamalar için Ø44 mm minyatür artımlı enkoder. Kompakt ve güvenilir, 3.600 PPR'ye kadar çözünürlük.

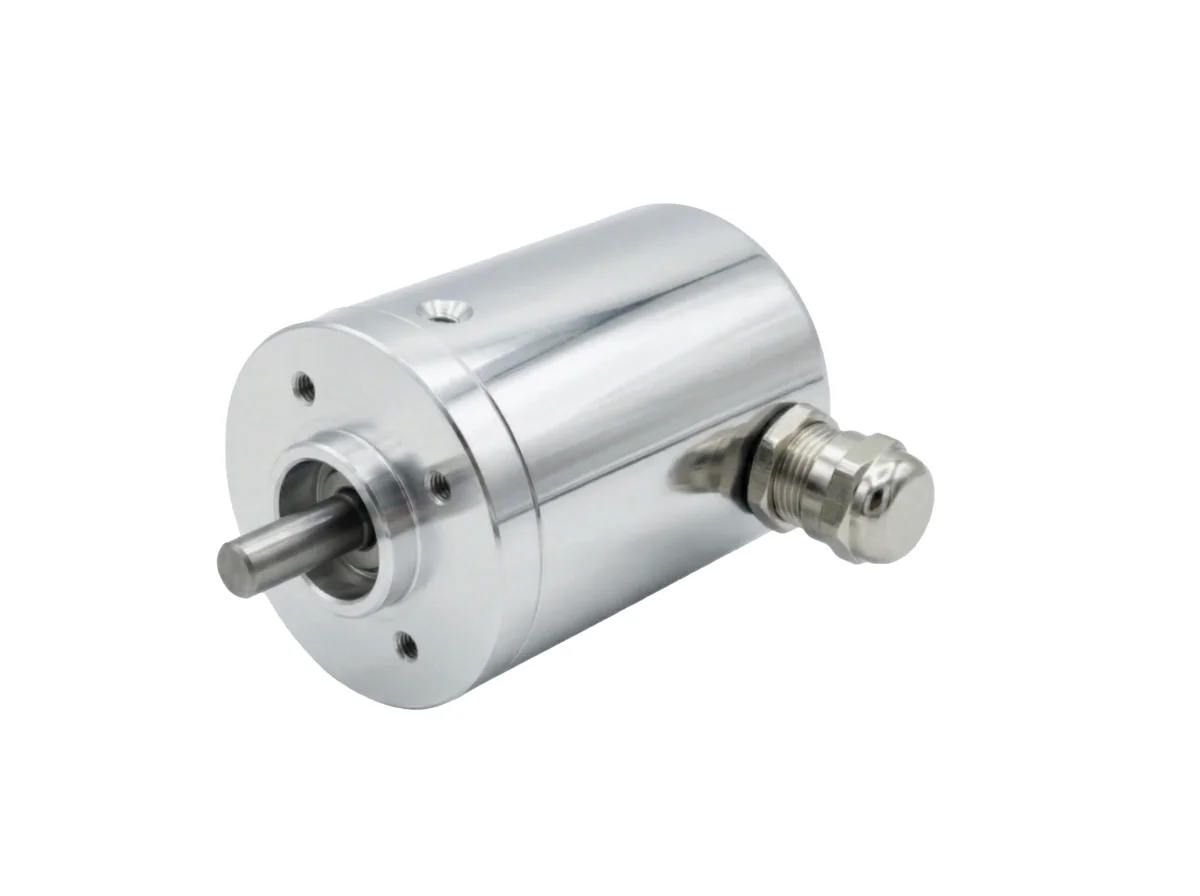

TK20 Minyatür Artımlı Enkoder Ø44 mm
Genel endüstriyel uygulamalar için Ø44 mm minyatür artımlı enkoder. Kompakt ve güvenilir, 3.600 PPR'ye kadar çözünürlük.
- Teknoloji — optik
- Sertifikalar — CE, RoHS, UL
Teknik Özellikler
| Çözünürlük | Maks. 3.600 PPR |
|---|---|
| Besleme | 5V; 11÷30V; 24/5V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 5 N; radyal 5 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP64 |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo |
| Kalkış torku | 0,005 Nm; mil korumalı 0,006 Nm |
| Ağırlık | ≈ 0,23 kg |
| Atalet momenti | 6 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | alüminyum S11 |
| Gövde malzemesi | alüminyum S11 |
| Mil malzemesi | paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +80 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
| Darbe | 20 g (11 ms) |
