Aşırı zorlu endüstriyel ortamlar için dayanıklı Ø80 mm artımlı enkoder. 25.000 PPR'ye kadar yüksek çözünürlük.

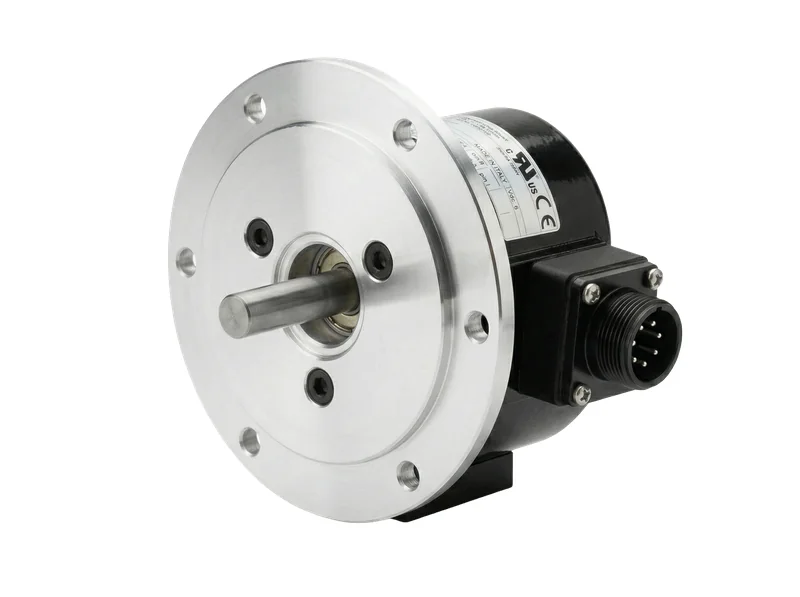

TK100 Ağır Hizmet Artımlı Enkoder Ø80 mm
Aşırı zorlu endüstriyel ortamlar için dayanıklı Ø80 mm artımlı enkoder. 25.000 PPR'ye kadar yüksek çözünürlük.
- Teknoloji — optik
- Sertifikalar — CE, RoHS, UL
Teknik Özellikler
| Çözünürlük | Maks. 25.000 PPR |
|---|---|
| Besleme | 5V; 11÷30V; 24/5V |
| Çıkışlar | S, OC, P, OP, PP2, LD, LD2 |
| Mil yükü | eksenel 200 N; radyal 200 N |
| Maks. hız | 6.000 RPM |
| Koruma sınıfı | IP67 |
| Çalışma sıcaklığı | -10 °C … +70 °C |
| Bağlantı | radyal kablo / konnektör |
| Kalkış torku | 0,025 Nm; mil korumalı 0,040 Nm |
| Ağırlık | ≈ 0,7 kg |
| Atalet momenti | 40 g·cm² |
| Rulman ömrü | 5 × 10⁹ devir (min) |
| Flanş malzemesi | korozyona dayanıklı alüminyum |
| Gövde malzemesi | 180 °C inhibitör işlemli boyalı alüminyum |
| Mil malzemesi | paslanmaz çelik |
| Depolama sıcaklığı | -30 °C … +85 °C |
| Nem | %98 bağıl nem, yoğuşmasız |
| Titreşim | 10 g (10 ÷ 2.000 Hz) |
| Darbe | 20 g (11 ms) |
