Hem ESD hem de yüksek akımlı, uzun süreli surge olaylarına karşı koruma: yüksek surge dayanımı, mükemmel ESD koruması, küçük form faktörü.

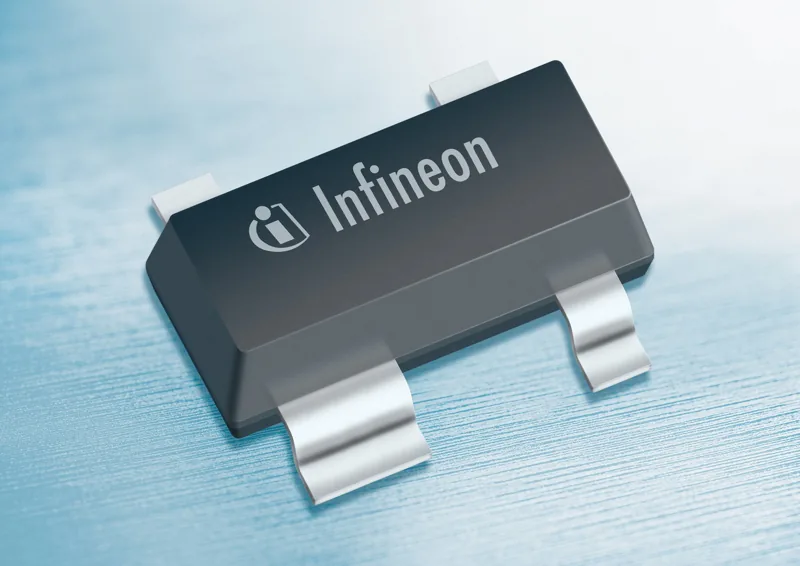

Ürün listesi
Infineon ESD'ye özel cihazlara odaklanmakla birlikte, TVS'nin diğer büyük kategorisi olan yüksek akımlı surge için de çözümler sunar. Burada sorun, neredeyse anlık ve çok yüksek gerilimli ESD olayı değil; uzun süreli yüksek akım olayıdır. Bu uzun akım darbelerini karşılamak için farklı türde bir bileşen gerekir.
Aşağıdaki liste Infineon'un güncel ürün tablosundan alınmıştır; tip koduna tıklayarak ürün sayfasına, PDF bağlantısıyla veri sayfasına ulaşabilirsiniz.
- Yüksek surge koruma seviyeleri
- Mükemmel ESD koruması
- Küçük form faktörü
- Mükemmel kalite ve güvenilirlik
| Tip | Kılıf | Korunan hat | Konfigürasyon | VWM | CL | Vcl (tip.) | Rdyn | IR | VESD | IPP | Kalifikasyon | Veri sayfası |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V | pF | V | Ω | nA | kV | |||||||
| DSL70 | SOT143-4-10 | 2 | unidirectional | 50 | 2.5 | 2.6, 4V+Vcc, 2.6V+Vcc | 0.1 | 5, ≤ 5 | -15 – 15 | 27A | Consumer, Industrial | |
| ESD307-U1-02N | PG-TSNP-2-2 | 1 | unidirectional | 10 | 270 – 350 | ≤ 17 | 0.05 | ≤ 100 | -30 – 30 | 34A | – | |
| ESD311-U1-02N | PG-TSNP-2-2 | 1 | unidirectional | 15 | 210, ≤ 290 | ≤ 22 | 0.07, 0.05 | ≤ 100 | -30 – 30 | 28A | – | |
| TVS3V3L4U | SC74 | 4 | unidirectional | 3.3 | 2 – 3 | 5.8, 7.3 | 0.09, 0.12 | ≤ 50 | -30 – 30 | 20A | Consumer, Industrial |
