Li-Ion hücreler için hassas gerilim/sıcaklık izleme, dengeleme ve batarya sağlığı takibi: 16 bit delta-sigma ADC, iso UART haberleşme, ASIL D'ye kadar fonksiyonel güvenlik. Elektrikli araçlar, hafif elektrikli araçlar, forklift ve enerji depolama için.

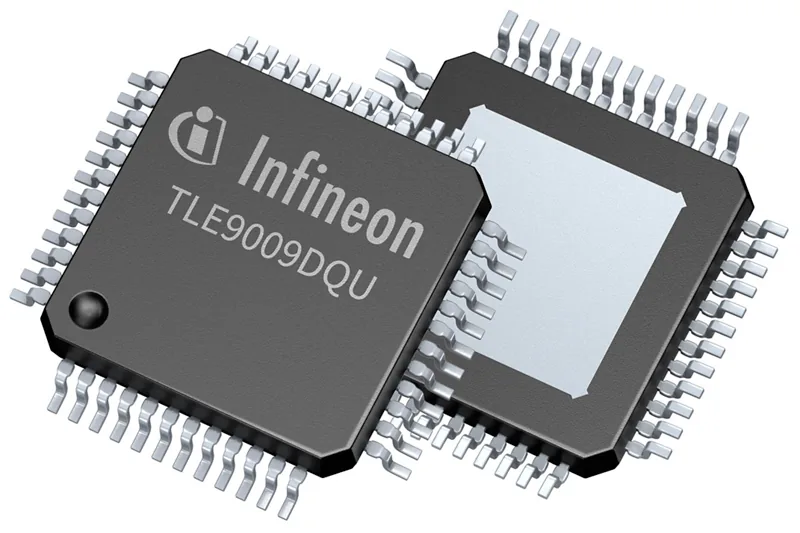

TLE9009DQU
Li-Ion batarya izleme ve dengeleme IC'si. 9 hücreye kadar izleme ve dengeleme; hücre başına 16 bit delta-sigma ADC, uçtan uca güvenlik için ikincil ADC, ASIL D destekli. Elektrikli araçlar için 90 V / 130 nm otomotiv teknolojisi.
Uygulamalar: Otomotiv batarya yönetim sistemleri (BMS), Elektrikli araçlar.
- 9 hücreye kadar izleme ve dengeleme
- Sağlam 90 V / 130 nm otomotiv teknolojisi
- Her hücre için 16 bit delta-sigma ADC
- Dahili dijital filtre (70 Hz kesim)
- Uçtan uca (E2E) güvenlik mekanizması için ikincil ADC
- Dijital stres kompanzasyonu
- Infineon CDD uyumluluğu
- PSOC™ HVPA Pack Monitor uyumluluğu
- 5 NTC kanalı + 4 GPIO
- UART ve kapasitif kuplajlı arayüz
- Daisy chain ve ring modu haberleşme
- ASIL D BMS güvenlik uygulamaları
Teknik Özellikler
| Gerilim ölçüm kanalı (hücre) | 9 |
|---|---|
| Sıcaklık ölçüm kanalı (NTC) | 5 |
| Dengeleme akımı | max. 200 mA |
| Hücre gerilimi | max. 9 V |
| Gerilim sınıfı | 90 V |
| Çalışma aralığı | 4.75 – 60 V |
| İzoleli haberleşme arayüzü | iso UART |
| iso UART arayüz sayısı | 2 |
| İzolesiz haberleşme arayüzü | UART |
| Haberleşme hızı | 2 MBit |
| Bekleme akımı | 2.5 µA |
| ESD koruması | 4 kV |
| Jonksiyon sıcaklığı (Tj) | max. 150 °C |
| Fonksiyonel güvenlik sınıfı | ASIL D, ISO 26262-compliant |
| Çevre | RoHS compliant, Halogen free |
| Planlanan üretim süresi (en az) | 2039 |
| Kılıf | PG-TQFP-48 |
| Sipariş kodu (OPN) | TLE9009DQUXUMA1 |
| Ürün durumu | Aktif, tercih edilen |

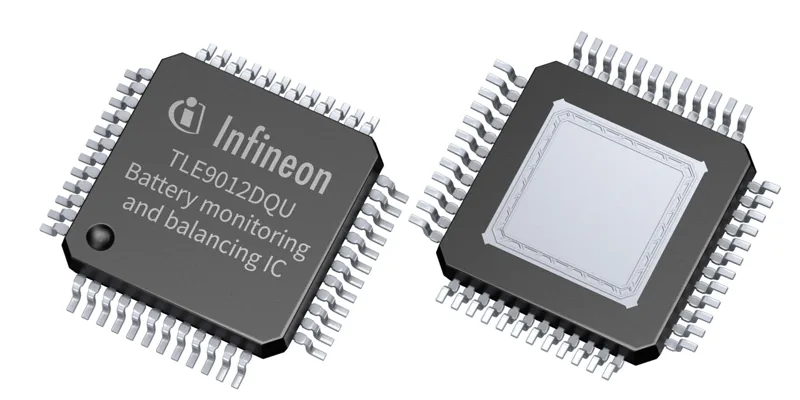

TLE9012DQU
Li-Ion batarya izleme ve dengeleme IC'si. 12 hücreye kadar gerilim izleme; hücre başına 16 bit ADC, 200 mA dengeleme anahtarı, 2 Mbit/s haberleşme, ASIL D uyumlu. Elektrikli araç ve enerji depolama sistemleri için.
Uygulamalar: Otomotiv batarya yönetim sistemi, Yüksek gerilim otomotiv BMS, Hafif elektrikli araç çözümleri.
- 12 batarya hücresine kadar gerilim izleme
- Hot-plug desteği
- Her hücre için 16 bit delta-sigma ADC
- SoC için yüksek doğruluklu ölçüm
- Entegre sensör dijital kompanzasyonu
- İkincil ADC: uçtan uca güvenlik filtreleme
- Harici NTC'ler için sıcaklık ölçüm kanalları
- Dahili sıcaklık sensörleri
- 200 mA dengeleme anahtarı
- 2 Mbit/s haberleşme arayüzü
- Harici EEPROM için 4 GPIO pini
- Dahili çevrim rutini ile tetiklenen diyagnostik
Teknik Özellikler
| Gerilim ölçüm kanalı (hücre) | 12 |
|---|---|
| Sıcaklık ölçüm kanalı (NTC) | 5 |
| Dengeleme akımı | max. 200 mA |
| Hücre gerilimi | max. 9 V |
| Gerilim sınıfı | 90 V |
| Çalışma aralığı | 4.75 – 60 V |
| İzoleli haberleşme arayüzü | iso UART |
| iso UART arayüz sayısı | 2 |
| İzolesiz haberleşme arayüzü | UART |
| Haberleşme hızı | 2 MBit |
| Bekleme akımı | 2.5 µA |
| ESD koruması | 4 kV |
| Jonksiyon sıcaklığı (Tj) | max. 150 °C |
| Fonksiyonel güvenlik sınıfı | ASIL D, ISO 26262-compliant |
| Çevre | RoHS compliant, Halogen free |
| Planlanan üretim süresi (en az) | 2039 |
| Kılıf | PG-TQFP-48 |
| Sipariş kodu (OPN) | TLE9012DQUXUMA1 |
| Ürün durumu | Aktif, tercih edilen |

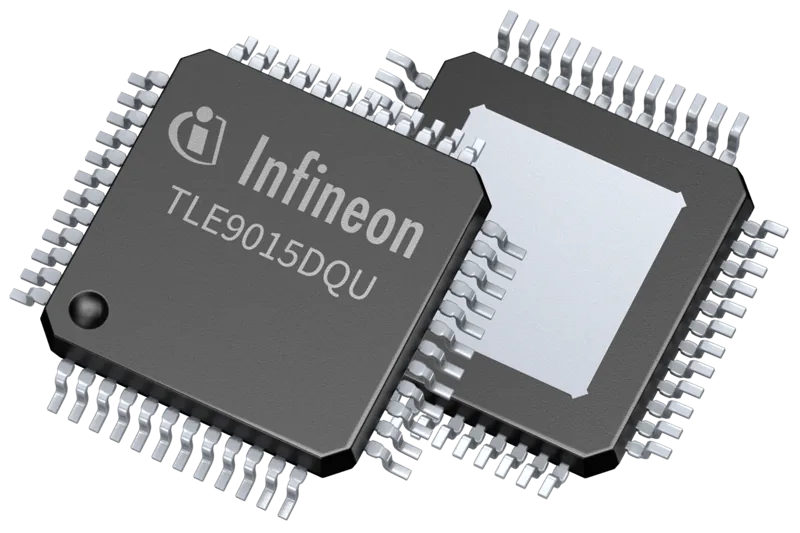

TLE9015DQU
iso UART alıcı-verici (transceiver) IC'si. Ana mikrodenetleyici ile hücre izleme IC'leri arasında köprü: 2 UART + 2 iso UART, 2 Mbit/s, transformatörsüz dayanıklı haberleşme ve maliyet etkin ring topolojisi.
Uygulamalar: Otomotiv batarya yönetim sistemi, Yüksek gerilim otomotiv BMS.
- Ring modu topolojisiyle uyumluluk
- Ana mikrodenetleyici için 2 UART
- BMS haberleşmesi için 2 iso UART
- 2 Mbit/s hızlı veri iletimi
- UART – iso UART şeffaflığı
- UART pin sayısı için dahili mantık
- Harici gürültüye karşı yüksek dayanım
- 2 harici hata girişi (EMM, ERRQ_ext)
- Harici MCU için kilitlemeli hata pini
- Dahili besleme izleme
- Yeşil ürün (RoHS uyumlu)
Teknik Özellikler
| Gerilim sınıfı | 90 V |
|---|---|
| Çalışma aralığı | 4.75 – 60 V |
| İzoleli haberleşme arayüzü | iso UART |
| iso UART arayüz sayısı | 2 |
| İzolesiz haberleşme arayüzü | UART |
| Haberleşme hızı | 3 MBit |
| Bekleme akımı | 2.5 µA |
| ESD koruması | 4 kV |
| Jonksiyon sıcaklığı (Tj) | max. 150 °C |
| Fonksiyonel güvenlik sınıfı | NA |
| Çevre | RoHS compliant, Halogen free |
| Planlanan üretim süresi (en az) | 2039 |
| Kılıf | PG-TQFP-48 |
| Sipariş kodu (OPN) | TLE9015DQUXUMA1 |
| Ürün durumu | Aktif, tercih edilen |

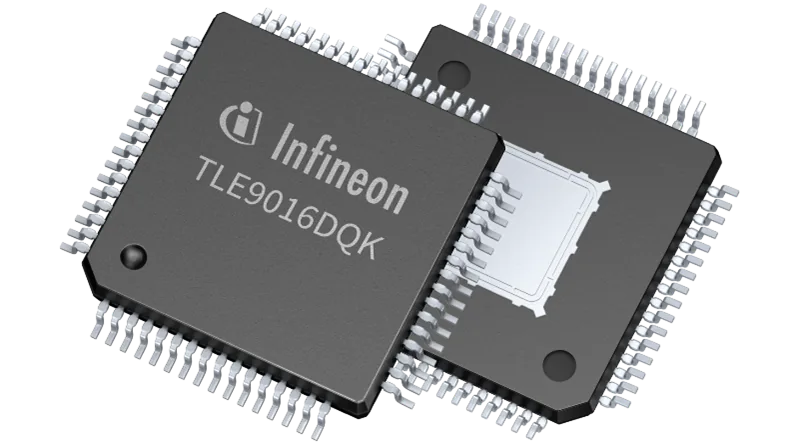

TLE9016DQK
Li-Ion batarya izleme ve dengeleme IC'si. 16 seri hücreye kadar izleme; hücre başına 16 bit ADC, eş zamanlı 300 mA/hücre dengeleme, 6–90 V çalışma aralığı, 8 hata kompanzasyonlu NTC kanalı, ISO 26262 ASIL D.
Uygulamalar: Otomotiv batarya yönetim sistemleri (BMS), Enerji depolama sistemleri.
- 16 seri kanala kadar izleme
- Hücre başına 16 bit delta-sigma ADC
- Eş zamanlı 300 mA/hücre dengeleme
- Düşük güçlü dengeleme modu
- Yapılandırılabilir dijital filtre
- E2E güvenlik için ikincil ADC
- Güçlü ESD ve hot-plug performansı
- iso UART haberleşme arayüzü
- 8 hata kompanzasyonlu NTC kanalı
- Dahili otomatik güvenlik çevrimleri
- AURIX™ TC36/7/8x CDD ile uyumlu
- ISO 26262 ASIL D güvenlik uyumlu
Teknik Özellikler
| Gerilim ölçüm kanalı (hücre) | 16 |
|---|---|
| Sıcaklık ölçüm kanalı (NTC) | 8 |
| Dengeleme akımı | max. 300 mA |
| Hücre gerilimi | max. 10 V |
| Gerilim sınıfı | 120 V |
| Çalışma aralığı | 6 – 90 V |
| İzoleli haberleşme arayüzü | iso UART |
| iso UART arayüz sayısı | 2 |
| İzolesiz haberleşme arayüzü | UART |
| Haberleşme hızı | 3 MBit |
| Bekleme akımı | 4 µA |
| ESD koruması | 4 kV |
| Jonksiyon sıcaklığı (Tj) | max. 150 °C |
| Fonksiyonel güvenlik sınıfı | ASIL D, ISO 26262-compliant |
| Planlanan üretim süresi (en az) | 2038 |
| Kılıf | PG-LQFP-64 |
| Sipariş kodu (OPN) | TLE9016DQKXUMA1 |
| Ürün durumu | Aktif, tercih edilen |

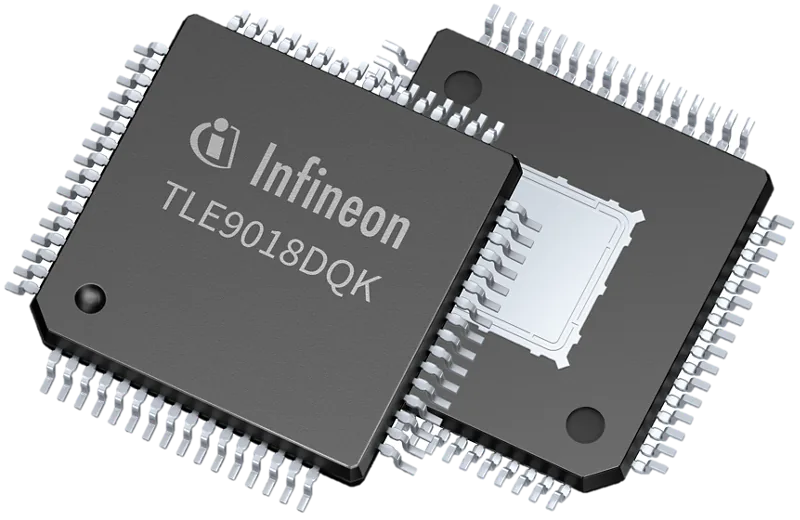

TLE9018DQK
Li-Ion batarya izleme ve dengeleme IC'si. 18 seri hücreye kadar izleme; hücre başına 16 bit ADC, eş zamanlı 300 mA/hücre dengeleme, 6–90 V çalışma aralığı, 8 NTC kanalı, ISO 26262 ASIL D.
Uygulamalar: Otomotiv batarya yönetim sistemleri (BMS), Enerji depolama sistemleri.
- 18 seri kanala kadar izleme
- Hücre başına 16 bit delta-sigma ADC
- Eş zamanlı 300 mA/hücre dengeleme
- Düşük güçlü dengeleme modu
- Yapılandırılabilir dijital filtre
- E2E güvenlik için ikincil ADC
- Güçlü ESD ve hot-plug performansı
- iso UART haberleşme arayüzü
- 8 hata kompanzasyonlu NTC kanalı
- Dahili otomatik güvenlik çevrimleri
- AURIX™ TC36/7/8x CDD ile uyumlu
- ISO 26262 ASIL D güvenlik uyumlu
Teknik Özellikler
| Gerilim ölçüm kanalı (hücre) | 18 |
|---|---|
| Sıcaklık ölçüm kanalı (NTC) | 8 |
| Dengeleme akımı | max. 300 mA |
| Hücre gerilimi | max. 10 V |
| Gerilim sınıfı | 120 V |
| Çalışma aralığı | 6 – 90 V |
| İzoleli haberleşme arayüzü | iso UART |
| iso UART arayüz sayısı | 2 |
| İzolesiz haberleşme arayüzü | UART |
| Haberleşme hızı | 3 MBit |
| Bekleme akımı | 4 µA |
| ESD koruması | 4 kV |
| Jonksiyon sıcaklığı (Tj) | max. 150 °C |
| Fonksiyonel güvenlik sınıfı | ASIL D, ISO 26262-compliant |
| Çevre | RoHS compliant, Halogen free |
| Kılıf | PG-LQFP-64 |
| Sipariş kodu (OPN) | TLE9018DQKXUMA1 |
| Ürün durumu | Aktif, tercih edilen |
